Кабель силовой
Серийный выпуск по:
ТУ 16.К71-277-98
Базовый документ:
ГОСТ 31996–2012, ТУ 16–705.499–2010
Класс пожарной опасности:
О2.8.2.5.4

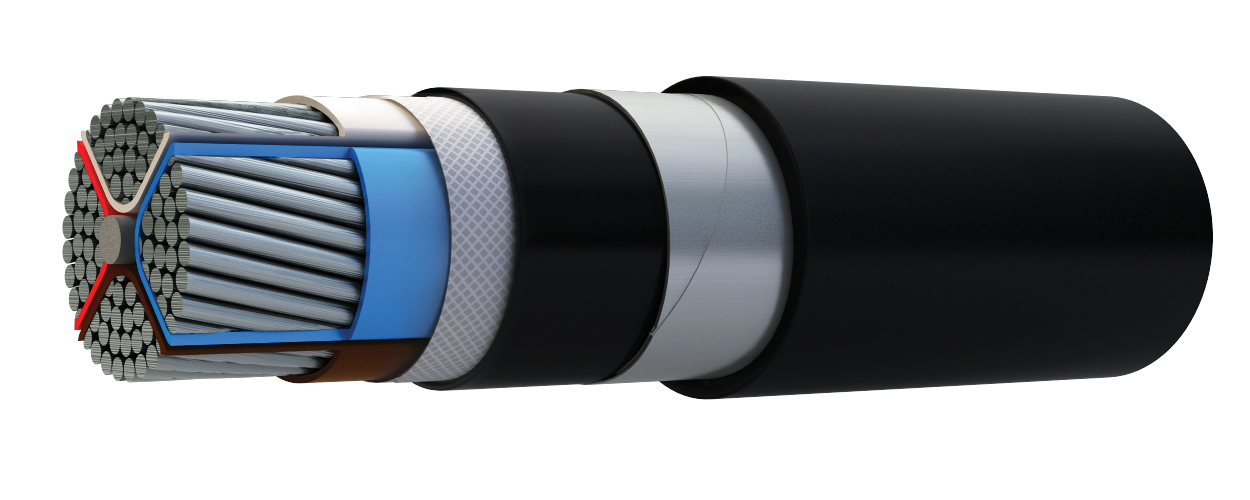

Описание кабеля ПвБШп(г)
Кабель с медными жилами, с изоляцией из силанольносшитого полиэтилена, бронированный стальными оцинкованными лентами, с защитным шлангом из полиэтилена Таблица масс и диаметров
Конструкция
Применение
Технические характеристики
Сертификаты и аккредитации
Таблица масс и диаметров
Число жил, номинальное сечение жил (мм²) и номинальное напряжение (кВ)
Диаметр кабеля (мм)
Масса 1 км кабеля (тонны)
Остаток на складе (км)
Конструкция
- Материал ТПЖ — Медь
- Изоляция — из сшитого полиэтилена
- Наружная оболочка — из сшитого полиэтилена
- Наличие брони — Б
Применение
Предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение до 1 кВ частоты 50 Гц. Преимущественная область применения: для прокладки в земле (траншеях) независимо от степени коррозионной активности грунтов и грунтовых вод, за исключением пучинистых и просадочных грунтов. Кабели могут быть проложены в воде через несудоходные водоемы при условии заглубления их в грунт, а также в частично затапливаемых кабельных сооружениях.
Технические характеристики
Вид климатического исполнения
УХЛ и Т, категорий размещения 1, 5
Диапазон температор эксплуатации
от -50 °С до +50 °С
Относительная влажность воздуха при температуре до +35С
до 98%
Гарантийный срок
5 лет
Срок службы с даты изготовления
30 лет
Материал ТПЖ
Медь
Длительно допустимая температура нагрева жил
70 °С
Сертификаты и аккредитации
Сертификат ЕАС АПвБШп г ПвБШп г (PDF, 508,68 кб)
