Общее описание

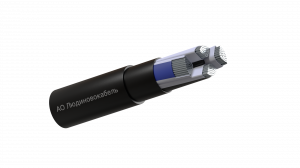

Кабель силовой АВВГнг(А)-LS подходит для стационарных электросетей, где не требуется металлическая броня, но важны сниженная пожарная опасность и надежная передача электроэнергии. Внутри изделия расположены алюминиевые токопроводящие жилы с ПВХ-изоляцией, а снаружи предусмотрена оболочка из поливинилхлоридной композиции с пониженным дымо- и газовыделением. Такая конструкция делает марку удобной для объектов с протяженными трассами, большим количеством кабельных линий и ограничениями по массе электромонтажной системы.

Отсутствие брони снижает вес изделия и упрощает разделку при монтаже, но требует размещения в местах, где кабель не будет подвергаться сильному давлению, ударам и растягивающим нагрузкам. Алюминиевые жилы помогают оптимизировать бюджет проекта, особенно при прокладке линий значительной длины. ПВХ-изоляция защищает токопроводящие элементы, а наружная оболочка поддерживает устойчивость кабеля при эксплуатации в помещениях, каналах, блоках и других защищенных трассах.

Кабель силовой АВВГнг(А)-LS отличается от базового АВВГ пожаробезопасным исполнением: он не распространяет горение при групповой прокладке по категории А и образует меньше дыма при воздействии пламени. Это важно для промышленных зданий, распределительных помещений, инженерных коридоров и объектов, где рядом размещается несколько силовых линий.

Расшифровка

Кабель АВВГнг(А)-LS имеет маркировку, в которой отражены материалы и ключевые свойства изделия. «А» обозначает алюминиевые жилы. Первая «В» указывает на изоляционный слой из ПВХ-пластиката. Вторая «В» означает наружную оболочку из поливинилхлоридной композиции. «Г» говорит об отсутствии брони. Индекс «нг(А)» показывает, что изделие не поддерживает распространение горения при групповой прокладке по категории А. «LS» означает low smoke — пониженное выделение дыма и газов.

Применение

АВВГнг(А)-LS используют для питания стационарного оборудования, распределительных щитов, внутренних силовых сетей, инженерных систем, вентиляционных установок, насосных групп, технологических линий и объектов коммунальной инфраструктуры. Кабель прокладывают в кабельных каналах, блоках, лотках, тоннелях, эстакадах, технических помещениях, сухих и влажных зонах при условии защиты от выраженных механических воздействий.

Марка востребована в производственных корпусах, складских комплексах, административных зданиях, торговых объектах и распределительных узлах. Ее выбирают для новых сетей и реконструкции действующих линий, когда проекту нужны алюминиевые жилы, небронированное исполнение, возможность групповой прокладки и сниженное дымообразование при аварийной ситуации.

Общее описание

Для прокладки защищенных силовых трасс на объектах с повышенными требованиями к пожарной безопасности применяют кабель силовой АВБШвнг(А)-LS. Его конструкция рассчитана на стационарную передачу и распределение электроэнергии, а также на эксплуатацию в условиях, где линия может испытывать механическое давление, вибрации, контакт с жесткими поверхностями или нагрузку от грунта. Внутри изделия находятся алюминиевые токопроводящие жилы, каждая из которых имеет изоляцию из ПВХ-пластиката. Поверх изолированных жил формируется защитный покров, затем устанавливается броня из стальных лент и наружная оболочка.

Главная ценность марки — сочетание прочности и сниженной пожарной опасности. Бронирование повышает устойчивость трассы к повреждениям, алюминиевые жилы помогают рационально организовать протяженные линии электроснабжения, а исполнение нг(А)-LS подходит для групповой прокладки, поскольку материал оболочки не поддерживает распространение горения и характеризуется пониженным дымо- и газовыделением. Поэтому кабель силовой АВБШвнг(А)-LS выбирают для промышленных, энергетических и инфраструктурных объектов, где важны надежность, долговечность и соответствие требованиям безопасной эксплуатации.

Расшифровка

Кабель АВБШвнг(А)-LS расшифровывается по элементам маркировки. «А» обозначает алюминиевые токопроводящие жилы. «В» указывает на изоляцию из поливинилхлоридного пластиката. «Б» означает наличие брони из стальных лент. «Шв» показывает, что наружный защитный шланг выполнен из ПВХ-пластиката. Индекс «нг(А)» говорит о нераспространении горения при групповой прокладке по категории А. Обозначение «LS» применяется для изделий с пониженным выделением дыма и газов при воздействии огня.

Применение

АВБШвнг(А)-LS используют при устройстве силовых линий на предприятиях, строительных объектах, распределительных пунктах, складах, инженерных площадках, объектах энергетики, транспорта и коммунального хозяйства. Марка подходит для прокладки в земле, траншеях, кабельных каналах, тоннелях, коллекторах, производственных помещениях и технических зонах, где требуется защита от механических воздействий.

Такое решение применяют при строительстве новых сетей, замене устаревших кабельных линий, подключении оборудования, вводно-распределительных устройств и подстанционных участков. Изделие востребовано там, где кабельная трасса должна выдерживать длительную нагрузку, размещаться совместно с другими линиями и снижать риски при возможном возгорании.

Кабель контрольный КВВГнг(А)-LS предназначен для передачи сигналов управления, контроля, измерения и сигнализации в стационарных электроустановках. Эта марка используется там, где важны не только надежные электрические характеристики, но и выполнение современных требований по пожарной безопасности. За счет исполнения нг(А)-LS кабель КВВГнг(А)-LS отличается пониженным дымо- и газовыделением, что делает его востребованным для объектов с плотной кабельной инфраструктурой.

Конструктивно КВВГнг(А)-LS состоит из медных токопроводящих жил, изоляции из ПВХ-пластиката и наружной оболочки. Отсутствие бронирования делает кабель более легким и удобным для стационарной прокладки в кабельных сооружениях, на лотках и в каналах. При этом его конструкция обеспечивает стабильную работу в цепях управления и сигнализации, а специальные свойства оболочки повышают безопасность кабельной линии при эксплуатации на объектах различного назначения.

В сравнении с обычными контрольными кабелями без индекса LS кабель контрольный КВВГнг(А)-LS лучше подходит для административных, общественных, промышленных и коммерческих объектов, где при возможном возгорании важно уменьшить задымление и снизить выделение продуктов горения. Это особенно актуально для зданий с большим количеством людей, а также для помещений с высокой концентрацией техники и инженерных коммуникаций.

К основным преимуществам марки относятся удобство монтажа, надежность, безопасность при групповой прокладке и соответствие современным требованиям к эксплуатации кабельной продукции. КВВГнг(А)-LS применяют в различных системах контроля и управления, где требуется устойчивость линии и длительный срок службы. Поэтому кабель контрольный КВВГнг(А)-LS остается востребованным решением для широкого круга инженерных задач.

Расшифровка

Маркировка кабеля означает следующее:

• К — кабель контрольный;
• В — изоляция жил из ПВХ-пластиката;
• В — оболочка из ПВХ-пластиката;
• Г — без защитного бронированного покрова;
• нг(А) — не распространяет горение при групповой прокладке;
• LS — пониженное дымо- и газовыделение.

Такая маркировка показывает, что перед нами небронированный контрольный кабель, рассчитанный на безопасную эксплуатацию в условиях групповой прокладки и повышенных требований к пожарной безопасности.

Применение

Кабель контрольный КВВГнг(А)-LS используют в системах автоматики, контроля, сигнализации, диспетчеризации и релейной защиты. Он применяется на производственных предприятиях, в офисных и административных зданиях, торговых центрах, медицинских учреждениях, на транспортных объектах и в инженерных системах различного назначения.

КВВГнг(А)-LS подходит для прокладки в сухих и влажных помещениях, на лотках, в кабельных каналах, технических помещениях и кабельных сооружениях. Кабель КВВГнг(А)-LS часто выбирают для подключения датчиков, щитов управления, приборов и исполнительных механизмов. Благодаря пониженному дымо- и газовыделению он помогает повысить безопасность кабельных трасс и обеспечить стабильную работу контрольных цепей на протяжении всего срока службы.

Кабель контрольный КВВГЭнг(А)-LS применяется для передачи сигналов, контроля, измерения и сигнализации в стационарных электроустановках. Эта марка применяется на объектах, где наряду с надежной работой линии особенно важны пожарная безопасность и защита сигнала от электромагнитных помех. Кабель КВВГЭнг(А)-LS востребован в современных инженерных системах, где кабельные трассы проходят в помещениях с большим количеством оборудования, людей и коммуникаций.

По своей конструкции КВВГЭнг(А)-LS включает медные токопроводящие жилы, изоляцию из ПВХ-пластиката, общий экран и наружную оболочку. Экран необходим для снижения воздействия электромагнитных наводок, которые могут возникать при близком расположении силовых кабелей, промышленного оборудования, распределительных устройств и других источников помех. Благодаря этому кабель контрольный КВВГЭнг(А)-LS подходит для систем, где требуется точная и стабильная передача сигнала без искажений.

В случае нештатной ситуации такая кабельная продукция помогает снизить задымление, что имеет большое значение для защиты людей, оборудования и работы инженерных систем. В сравнении со стандартными марками без индекса LS кабель КВВГЭнг(А)-LS лучше подходит для общественных, административных, промышленных и инфраструктурных объектов.

К основным преимуществам данной марки относятся надежность, помехозащищенность, стабильность передачи сигнала, удобство стационарного монтажа и соответствие современным требованиям безопасности. КВВГЭнг(А)-LS используют там, где важно совместить эффективную работу контрольных цепей с дополнительной защитой при групповой прокладке линий. Поэтому кабель КВВГЭнг(А)-LS остается востребованным решением для широкого круга ответственных задач.

Расшифровка

Маркировка кабеля расшифровывается следующим образом:

• К — кабель контрольный;
• В — изоляция жил из ПВХ;
• В — оболочка из ПВХ-пластиката;
• Г — отсутствие бронированного покрова;
• Э — экран;
• нг(А) — не распространяет горение;
• LS — пониженное дымо- и газовыделение.

Такая расшифровка показывает, что перед нами экранированный контрольный кабель в ПВХ-изоляции и оболочке, рассчитанный на безопасную эксплуатацию в условиях групповой прокладки.

Применение

Кабель контрольный КВВГЭнг(А)-LS применяют в цепях управления, контроля, релейной защиты, автоматизации, сигнализации и диспетчеризации. Он широко используется на промышленных предприятиях, энергетических объектах, в административных и общественных зданиях, торговых центрах, транспортной инфраструктуре, медицинских учреждениях и на других объектах, где необходимо обеспечить надежную работу систем и одновременно соблюдать повышенные требования к пожарной безопасности.

КВВГЭнг(А)-LS подходит для использования в помещениях, на лотках, в каналах и технических зонах при отсутствии значительных механических нагрузок. Его часто используют для подключения датчиков, приборов, щитов управления, контрольно-измерительного оборудования и исполнительных механизмов. За счет экранирования кабель КВВГЭнг(А)-LS особенно эффективен в местах, где важно защитить сигнал от внешних помех. В результате эта марка помогает обеспечить стабильную работу инженерных систем, повысить безопасность кабельной трассы и сохранить надежность линии в течение длительного срока эксплуатации.

Кабель контрольный КВВГнг(А)-FRLS предназначен для стационарного подключения оборудования в цепях контроля, управления, сигнализации и защиты на объектах, где важны огнестойкость, пожарная безопасность и сохранение работоспособности кабельной линии при воздействии огня. Эта марка востребована в современных инженерных системах, где кабель должен не только передавать сигнал в штатном режиме, но и продолжать выполнять свои функции в аварийной ситуации. Благодаря таким свойствам кабель КВВГнг(А)-FRLS широко применяется на ответственных объектах различного назначения.

По конструкции КВВГнг(А)-FRLS состоит из медных жил, изоляции и оболочки, выполненных с использованием материалов, обеспечивающих специальные противопожарные свойства. Исполнение нг(А) означает, что кабель не распространяет горение при групповой прокладке, а индекс FRLS указывает на огнестойкость и пониженное дымо- и газовыделение. За счет этого кабель контрольный КВВГнг(А)-FRLS подходит для линий, от которых зависит работа систем оповещения, противопожарной автоматики, аварийного освещения и других важных инженерных узлов.

В сравнении со стандартными контрольными кабелями без огнестойкого исполнения кабель КВВГнг(А)-FRLS лучше приспособлен к эксплуатации на объектах с жесткими нормативными требованиями по безопасности. Он позволяет снизить риск быстрого выхода линии из строя при пожаре, а также уменьшить объем дыма при возможном возгорании. Это особенно важно в местах массового пребывания людей, а также на объектах, где стабильность работы оборудования напрямую влияет на безопасность.

К преимуществам марки относятся огнестойкость, надежность, пониженное дымо- и газовыделение, безопасность при групповой прокладке и удобство использования в ответственных системах. КВВГнг(А)-FRLS выбирают для объектов, где требуется высокая степень защиты кабельной линии. Именно поэтому кабель контрольный КВВГнг(А)-FRLS остается актуальным решением для современной инфраструктуры.

Расшифровка

Маркировка кабеля означает следующее:

• К — кабель контрольный;
• В — изоляция жил из ПВХ-пластиката;
• В — оболочка из ПВХ-пластиката;
• Г — без защитного бронированного покрова;
• нг(А) — не распространяет горение при групповой прокладке;
• FR — огнестойкое исполнение;
• LS — пониженное дымо- и газовыделение.

Такая расшифровка показывает, что кабель ориентирован на безопасную эксплуатацию и сохранение функциональности в условиях пожара. Это делает его подходящим для ответственных участков кабельных трасс.

Применение

Кабель контрольный КВВГнг(А)-FRLS используют в системах противопожарной защиты, автоматического пожаротушения, аварийного освещения, оповещения, управления инженерными системами и вторичных цепях на объектах с повышенными требованиями к безопасности. Он применяется в больницах, торговых центрах, административных зданиях, производственных предприятиях, транспортной инфраструктуре и на энергетических объектах.

КВВГнг(А)-FRLS подходит для прокладки в помещениях, на лотках, в кабельных сооружениях, технических зонах и других местах, где необходимо обеспечить сохранение работоспособности линии при пожаре. Кабель КВВГнг(А)-FRLS часто выбирают для подключения систем, от которых зависит безопасность людей и стабильная работа объекта. Благодаря своим характеристикам он помогает повысить надежность инженерной инфраструктуры и обеспечить соответствие современным требованиям пожарной безопасности.

Кабель контрольный КВВГЭнг(А)-FRLS предназначен для передачи контрольных сигналов, работы в системах управления, автоматизации, сигнализации и защиты. Это современная марка, сочетающая экранирование, стойкость к распространению горения, низкое дымо- и газовыделение, а также огнестойкость. Именно поэтому кабель КВВГЭнг(А)-FRLS используют там, где линия должна не просто передавать сигнал в штатном режиме, но и сохранять функциональность в аварийной ситуации.

Конструкция кабеля включает медные жилы, изоляцию, экран, наружную оболочку и специальные элементы, обеспечивающие огнестойкие свойства. Наличие экрана помогает снижать уровень электромагнитных помех, что особенно важно для точной работы автоматики и контрольно-измерительных приборов. Исполнение нг(А)-FRLS указывает на то, что КВВГЭнг(А)-FRLS не распространяет горение, отличается пониженным дымо- и газовыделением. Это делает такую марку востребованной на объектах с высокой плотностью инженерных коммуникаций и строгими требованиями к безопасности.

По сравнению со стандартными вариантами кабель контрольный КВВГЭнг(А)-FRLS обладает более широкими защитными возможностями. Он подходит не только для обычной передачи сигналов, но и для работы в составе систем противопожарной защиты, аварийного оповещения и автоматического управления. Кабель рассчитан на эксплуатацию в условиях, где от стабильности линии зависит работа критически важных систем.

К преимуществам марки относятся огнестойкость, экранирование, надежность, пожаробезопасное исполнение и пригодность для ответственных объектов. Благодаря этим качествам кабель КВВГЭнг(А)-FRLS широко применяется в современных инженерных системах. КВВГЭнг(А)-FRLS — это практичное решение для тех случаев, когда к кабельной продукции предъявляются максимально высокие требования.

Расшифровка

Маркировка означает следующее:

• К — контрольный кабель;
• В — изоляция жил из ПВХ-пластиката;
• В — оболочка из ПВХ;
• Г — без защитного бронированного покрова;
• Э — экран;
• нг(А) — не распространяет горение;
• FR — огнестойкое исполнение;
• LS — пониженное дымо- и газовыделение.

Такая расшифровка подчеркивает, что кабель ориентирован на безопасную эксплуатацию и сохранение функциональности линии в условиях пожара.

Применение

Кабель контрольный КВВГЭнг(А)-FRLS применяют в системах пожарной сигнализации, автоматического пожаротушения, управления инженерными системами, а также на объектах энергетики, транспорта, медицины и промышленности. Он подходит для тех участков, где при возникновении пожара оборудование должно продолжать работать и передавать управляющие сигналы без потери функциональности.

КВВГЭнг(А)-FRLS используют в общественных зданиях, торговых центрах, административных комплексах, больницах, на промышленных предприятиях и в инфраструктурных сооружениях. Его прокладывают в помещениях, кабельных трассах, технических зонах и других местах, где важна помехозащищенности. За счет своих характеристик кабель КВВГЭнг(А)-FRLS подходит для подключения систем, от которых зависит безопасность людей и стабильная работа объекта. Это делает его востребованной маркой для современных проектов с повышенными требованиями к надежности.
