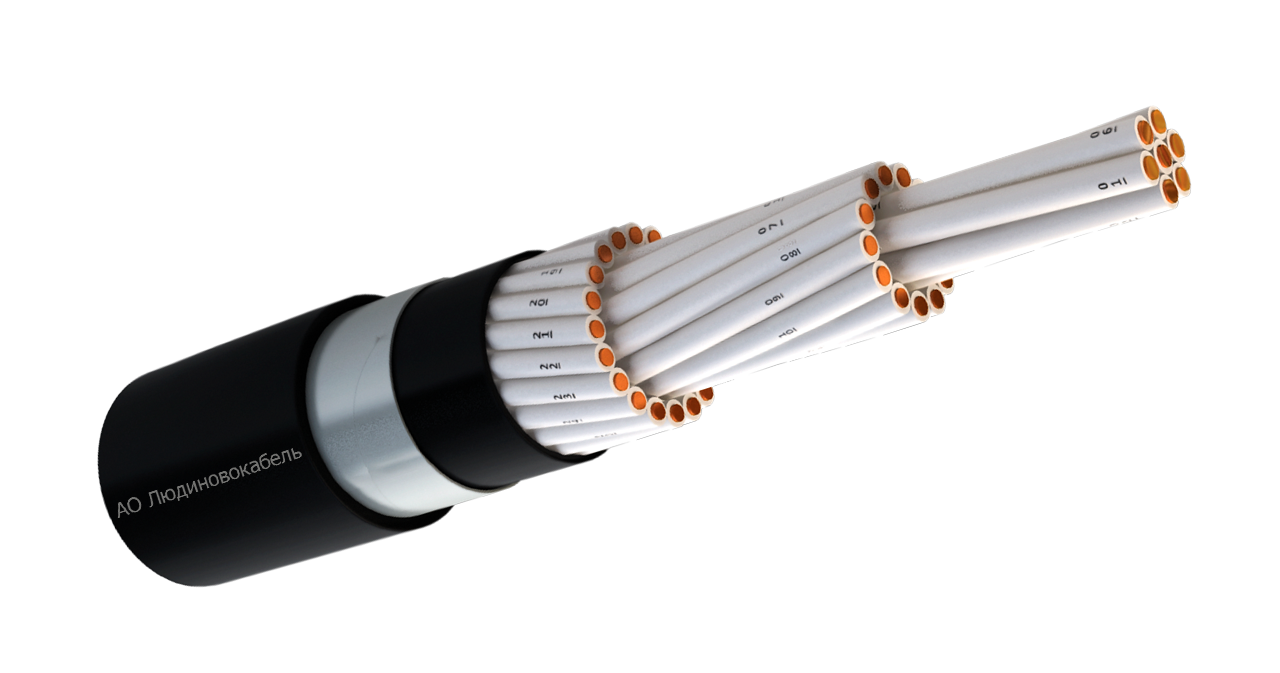

Кабель контрольный КВБбШвнг(А) 5х1,0

Серийный выпуск по:

ТУ 3563-007-46600751-2012

Базовый документ:

ГОСТ 1508-78

Класс пожарной опасности:

П1Б.8.2.5.4

Вид климатического исполнения

УХЛ и Т, категорий размещения 1 - 5

Диапазон температор эксплуатации

от -50 °С до +50 °С

Относительная влажность воздуха при температуре до +35С

до 98%

полный список характеристик:

Нужна помощь с подбором?
Получите консультацию специалиста

Помочь с выбором

Складские остатки 25.06.2026 (XLS, 827,00 кб)

Скачать

Таблица масс и диаметров

Конструкция

Применение

Технические характеристики

Сертификаты и аккредитации

Таблица масс и диаметров

Число жил, номинальное сечение жил (мм²) и номинальное напряжение (кВ)	Диаметр кабеля (мм)	Масса 1 км кабеля (тонн)	Остаток на складе (км)	Цена
Кабель контрольный КВБбШвнг(А) 4х6	15.4	486	Уточнить наличие	По запросу	нет в наличии
Кабель контрольный КВБбШвнг(А) 5х2,5	13.5	338	Уточнить наличие	По запросу	нет в наличии
Кабель контрольный КВБбШвнг(А) 10х6	21.6	977	Уточнить наличие	По запросу	нет в наличии
Кабель контрольный КВБбШвнг(А) 4х4	14.2	387	Уточнить наличие	По запросу	нет в наличии
Кабель контрольный КВБбШвнг(А) 10х4	16.2	554	Уточнить наличие	По запросу	нет в наличии
Кабель контрольный КВБбШвнг(А) 27х1,5	13.1	320	Уточнить наличие	По запросу	нет в наличии
Кабель контрольный КВБбШвнг(А) 7х4	15.2	448	Уточнить наличие	По запросу	нет в наличии
Кабель контрольный КВБбШвнг(А) 7х6	17.7	716	Уточнить наличие	По запросу	нет в наличии

Конструкция

Диаметр, мм — 12.3
Количество жил, шт. — 5
Сечение жилы, мм2 — 1,0
Масса 1 км кабеля, кг — 251

Применение

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в производственных помещениях, каналах, туннелях, земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям. Кабели всех марок могут быть проложены на открытом воздухе. Кабели марки КВБбШвнг(А) применяются для групповой прокладки.

Кабель КВБбШвнг(А) 5х1,0 применяется на промышленных предприятиях, в системах автоматизации, диспетчеризации и сигнализации, а также в инженерной инфраструктуре зданий и сооружений. Его используют для подключения шкафов управления, контрольно-измерительных приборов, датчиков, исполнительных устройств и другого оборудования, где требуется стабильная передача управляющих сигналов. Кабель подходит для прокладки в помещениях, кабельных каналах, тоннелях, на эстакадах и в зонах с риском механического воздействия. Благодаря исполнению нг(А) его часто выбирают для объектов с повышенными требованиями к пожарной безопасности, включая производственные комплексы, административные здания и транспортные узлы, где важно минимизировать риск распространения огня и обеспечить надежную работу инженерных систем.

Технические характеристики

Вид климатического исполнения

УХЛ и Т, категорий размещения 1 - 5

Диапазон температор эксплуатации

от -50 °С до +50 °С

Относительная влажность воздуха при температуре до +35С

до 98%

Гарантийный срок

3 года

Срок службы с даты изготовления

В помещениях - 15 лет. В каналах, тунелях - 25 лет.

Материал ТПЖ

Медь

Длительно допустимая температура нагрева жил

70 °С

Сертификаты и аккредитации

Категория товара

КВБбШвнг(А)

Кабель контрольный КВБбШвнг(А) предназначен для стационарного присоединения приборов, сборок, аппаратов и устройств, работающих в системах управления, контроля и сигнализации. Он сочетает в себе хорошие эксплуатационные…

Подробнее

Общее описание

Кабель контрольный КВБбШвнг(А) 5х1,0 — это надежное решение для организации цепей управления, сигнализации и контроля на объектах с повышенными требованиями к безопасности и устойчивости кабельной линии. Данная марка сочетает в себе прочную бронированную конструкцию и использование материалов, ограничивающих распространение горения, что делает ее востребованной при групповой прокладке. Внутри кабеля расположены медные токопроводящие жилы сечением 1,0 мм², каждая из которых имеет изоляцию из ПВХ-композиции. Дополнительно конструкция включает разделительные элементы, броню из стальных лент и наружную оболочку из негорючего ПВХ-пластиката. Такое исполнение обеспечивает защиту от механических повреждений, повышает срок службы изделия и позволяет эксплуатировать его в условиях производственных нагрузок. По сравнению с небронированными аналогами данный кабель лучше выдерживает внешние воздействия и подходит для более сложных условий прокладки.

Расшифровка

Маркировка КВБбШвнг(А) отражает конструктивные и эксплуатационные характеристики изделия. Буква «К» указывает на принадлежность к контрольным кабелям, «В» — на ПВХ-изоляцию жил. Обозначение «Бб» означает наличие брони из двух стальных лент, которая защищает кабель от повреждений. «Шв» — это наружный защитный шланг из ПВХ-пластиката. Индекс «нг(А)» подтверждает, что кабель не распространяет горение при групповой прокладке и соответствует повышенным требованиям пожарной безопасности. Числовое обозначение 5х1,0 говорит о том, что в конструкции предусмотрено пять медных жил сечением 1,0 мм² каждая, что удобно для подключения нескольких цепей управления в одном кабеле.
