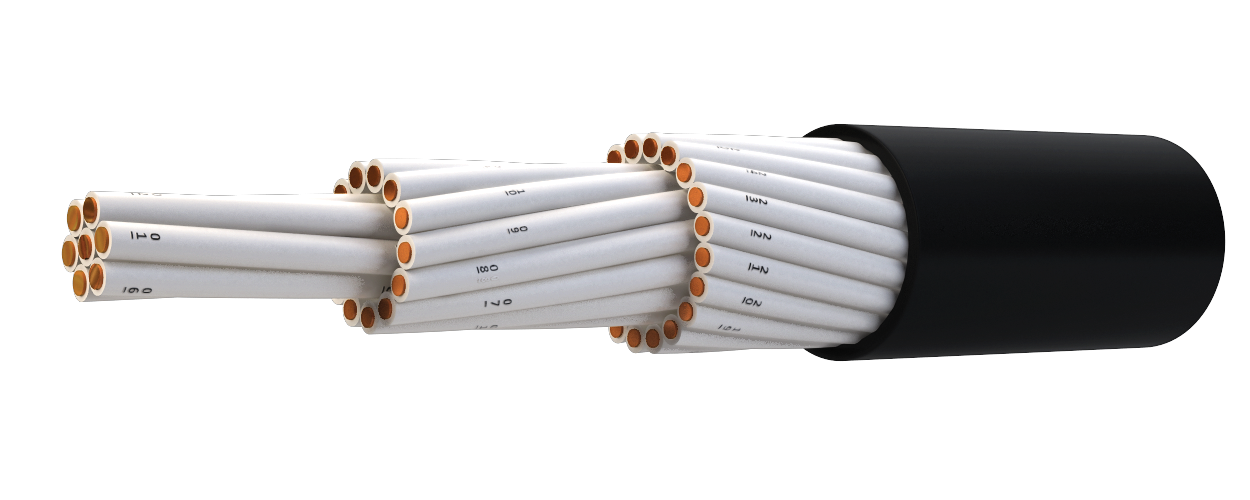

Кабель контрольный КВВГ 4х1,0

Серийный выпуск по:

ГОСТ 1508-78

Вид климатического исполнения

УХЛ и Т, категорий размещения 1, 5

Диапазон температор эксплуатации

от -50 °С до +50 °С

Относительная влажность воздуха при температуре до +35С

до 98%

полный список характеристик:

Нужна помощь с подбором?
Получите консультацию специалиста

Помочь с выбором

Складские остатки 25.06.2026 (XLS, 827,00 кб)

Скачать

Таблица масс и диаметров

Конструкция

Применение

Технические характеристики

Сертификаты и аккредитации

Таблица масс и диаметров

Число жил, номинальное сечение жил (мм²) и номинальное напряжение (кВ)	Диаметр кабеля (мм)	Масса 1 км кабеля (тонн)	Остаток на складе (км)	Цена
Кабель контрольный КВВГ 19х1,5	14.9	440	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГ 10х1,0	12.3	227	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГ 19х2,5	16.8	633	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГ 5х1,0	9.3	132	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГ 10х2,5	14	367	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГ 19х1,0	14.7	375	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГ 4х1,5	8.7	126	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГ 37х1,5	20.1	818	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГ 7х1,5	10.1	190	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГ 5х1,5	9.4	149	Уточнить наличие	По запросу	Заказать

Конструкция

Диаметр, мм — 8
Количество жил, шт. — 4
Сечение жилы, мм2 — 1,0
Масса 1 км кабеля, кг — 99

Применение

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабеля в местах выхода на поверхность. Кабели могут быть проложены на открытом воздухе.

Кабель КВВГ 4х1,0 широко используется в системах автоматизации, диспетчеризации и управления технологическими процессами на промышленных и гражданских объектах. Его применяют для подключения шкафов управления, распределительных щитов, датчиков, исполнительных устройств и контрольно-измерительного оборудования. Кабель прокладывают в помещениях, кабельных каналах, тоннелях, на лотках и в трубах, где отсутствуют значительные механические нагрузки. Допускается использование на открытом воздухе и в различных инженерных системах при соблюдении условий защиты линии . Эта марка востребована там, где требуется надежная передача сигналов, удобство монтажа и экономичное решение для организации кабельной инфраструктуры.

Технические характеристики

Вид климатического исполнения

УХЛ и Т, категорий размещения 1, 5

Диапазон температор эксплуатации

от -50 °С до +50 °С

Относительная влажность воздуха при температуре до +35С

до 98%

Гарантийный срок

3 года

Срок службы с даты изготовления

В помещениях - 15 лет. В каналах, тунелях - 25 лет.

Материал ТПЖ

Медь

Длительно допустимая температура нагрева жил

70 °С

Сертификаты и аккредитации

Сертификат ЕАС КВВГ КВВГЭ КВБбШв (PDF, 619,89 кб)

Скачать

Категория товара

КВВГ

Кабель контрольный КВВГ — это одна из наиболее распространенных марок для стационарного подключения электрических аппаратов, сборок, зажимов распределительных устройств и приборов в цепях контроля, сигнализации и управл…

Подробнее

Общее описание

Кабель контрольный КВВГ 4х1,0 применяется для передачи сигналов управления, контроля и связи в стационарных электрических установках, где отсутствует необходимость в дополнительной механической защите. Это классический вариант контрольного кабеля с медными жилами, рассчитанный на эксплуатацию в распределительных системах, автоматике и инженерных сетях. В его конструкции предусмотрены четыре токопроводящие жилы сечением 1,0 мм², каждая из которых изолирована ПВХ-пластикатом, а поверх всей скрутки нанесена общая защитная оболочка из того же материала. Такое исполнение обеспечивает устойчивую работу при напряжении до 660 В и стабильные характеристики в широком диапазоне температур . Кабель отличается удобством монтажа, небольшой массой и гибкостью, благодаря чему его легко укладывать в ограниченных пространствах и сложных трассах. В отличие от бронированных решений, он оптимален для внутренней прокладки, где нет риска механических повреждений.

Расшифровка

Маркировка КВВГ отражает конструктивные особенности изделия. Буква «К» означает контрольное назначение. Первая «В» указывает на изоляцию жил из поливинилхлоридного пластиката, вторая «В» — на наружную оболочку из ПВХ. Буква «Г» говорит об отсутствии брони и дополнительных защитных покровов. Числовое обозначение 4х1,0 означает наличие четырех медных жил сечением 1,0 мм² каждая. Такая структура позволяет эффективно использовать кабель для подключения нескольких цепей управления и сигнализации в рамках одного изделия. ПВХ-изоляция обеспечивает необходимую электрическую прочность и устойчивость к внешним воздействиям при длительной эксплуатации.
