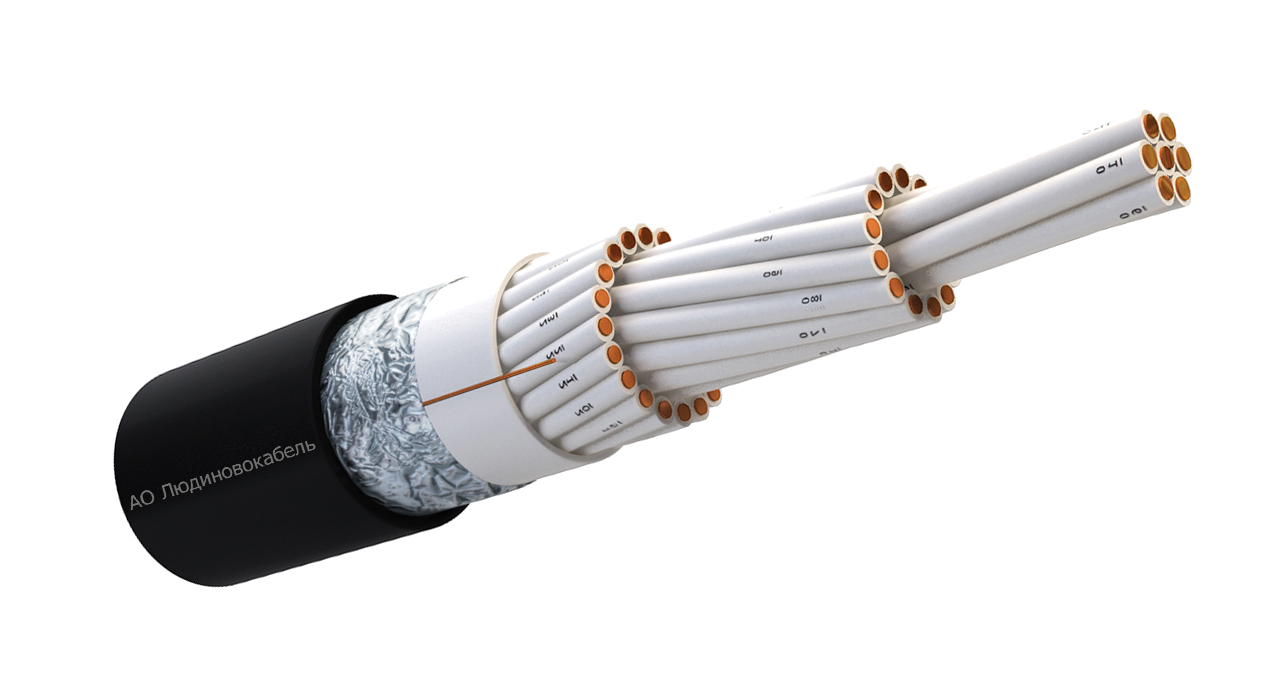

Кабель контрольный КВВГнг(А)-LS-ХЛ 4х1,5

Серийный выпуск по:

ТУ 27.32.13-018-41183126-2022

Базовый документ:

ГОСТ 1508-78, 26411-24

Класс пожарной опасности:

П1Б.8.2.2.2

Вид климатического исполнения

ХЛ, категории размещения 1, 2

Диапазон температор эксплуатации

от -60 °С до +40 °С

Относительная влажность воздуха при температуре до +35С

до 98%

полный список характеристик:

Нужна помощь с подбором?
Получите консультацию специалиста

Помочь с выбором

Складские остатки 22.06.2026 (XLS, 826,50 кб)

Скачать

Таблица масс и диаметров

Конструкция

Применение

Технические характеристики

Сертификаты и аккредитации

Таблица масс и диаметров

Число жил, номинальное сечение жил (мм²) и номинальное напряжение (кВ)	Диаметр кабеля (мм)	Масса 1 км кабеля (тонн)	Остаток на складе (км)	Цена
Кабель контрольный КВВГнг(А)-LS-ХЛ 7х2,5	11.3	260	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГнг(А)-LS-ХЛ 27х2,5	20.4	884	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГнг(А)-LS-ХЛ 5х1,0	9.3	128	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГнг(А)-LS-ХЛ 14х2,5	15.2	478	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГнг(А)-LS-ХЛ 14х1,0	13.3	286	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГнг(А)-LS-ХЛ 19х1,5	14.9	434	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГнг(А)-LS-ХЛ 5х6	13.5	394	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГнг(А)-LS-ХЛ 7х6	14.7	524	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГнг(А)-LS-ХЛ 5х4	12.2	289	Уточнить наличие	По запросу	Заказать
Кабель контрольный КВВГнг(А)-LS-ХЛ 4х4	11.2	240	Уточнить наличие	По запросу	Заказать

Конструкция

Диаметр, мм — 8.7
Количество жил, шт. — 4
Сечение жилы, мм2 — 1,5
Масса 1 км кабеля, кг — 124

Применение

Предназначены для передачи и распределения электроэнергии и электрических сигналов в стацио - нарных установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой до 100 Гц или 1 и 1,5 кВ соответственно. Кабели применяются для прокладки в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды (кабели марки КВВГЭнг(А)-LS-ХЛ — при необходимости защиты электрических цепей от влияния внешних электрических полей). Кабели не распространяют горение при групповой прокладке по категории А.

КВВГнг(А)-LS-ХЛ 4х1,5 применяют в цепях управления, контроля и сигнализации, где требуется передача импульсов и команд на неподвижно установленное оборудование. Его используют в промышленных помещениях, распределительных устройствах, кабельных каналах, тоннелях, на энергетических объектах и других участках, где особенно важны требования к пожарной безопасности. Благодаря холодостойкому исполнению кабель подходит для регионов с низкими температурами, а низкое дымовыделение делает его актуальным для закрытых помещений и объектов с высокой плотностью кабельных линий. Это практичное решение для систем, где надежность, безопасность и климатическая устойчивость одинаково важны.

Технические характеристики

Вид климатического исполнения

ХЛ, категории размещения 1, 2

Диапазон температор эксплуатации

от -60 °С до +40 °С

Относительная влажность воздуха при температуре до +35С

до 98%

Гарантийный срок

3 года

Срок службы с даты изготовления

В помещениях - 15 лет. В каналах, тунелях - 25 лет.

Материал ТПЖ

Медь

Длительно допустимая температура нагрева жил

70 °С

Сертификаты и аккредитации

Сертификат ЕАС КВВГнгА-LS-ХЛ КВВГЭнгА-LS-ХЛ (PDF, 362,73 кб)

Скачать

Аттестация ПАО "Россети" Контрольные кабели LS-ХЛ (PDF, 1 195,82 кб)

Скачать

Категория товара

КВВГнг(А)-LS-ХЛ

Кабель контрольный КВВГнг(А)-LS-ХЛ предназначен для передачи сигналов управления, контроля, измерения и сигнализации в стационарных электроустановках, работающих в условиях низких температур. Эта марка сочетает сразу не…

Подробнее

Общее описание

Контрольный кабель КВВГнг(А)-LS-ХЛ 4х1,5 используют для надежной передачи командных и сигнальных цепей в системах управления. Он рассчитан на эксплуатацию в условиях, где важны не только стабильность работы, но и повышенные требования к пожарной безопасности, а также устойчивость к низким температурам. В конструкции применяются медные жилы, изоляция из ПВХ-пластиката и внешняя оболочка из материала с пониженной горючестью, благодаря чему кабель хорошо подходит для прокладки на объектах с особыми требованиями к безопасности. Исполнение ХЛ позволяет использовать изделие в холодном климате, не теряя рабочих свойств. При этом формат 4х1,5 делает кабель удобным для компактных схем управления и подключения оборудования.

Расшифровка

Расшифровка обозначения КВВГнг(А)-LS-ХЛ 4х1,5 помогает понять его конструктивные особенности без дополнительных справок. Буква К указывает на контрольное назначение, В — на ПВХ-изоляцию жил, еще одно В — на ПВХ-оболочку, Г означает отсутствие защитного покрова. Обозначение нг(А) говорит о том, что кабель не распространяет горение при групповой прокладке, LS — о пониженном дымо- и газовыделении, а ХЛ — о холодостойком исполнении. Маркировка 4х1,5 означает наличие четырех жил сечением 1,5 мм2. Такой кабель выбирают, когда нужно сочетание безопасной прокладки, удобства монтажа и устойчивой работы в сложных климатических условиях.
