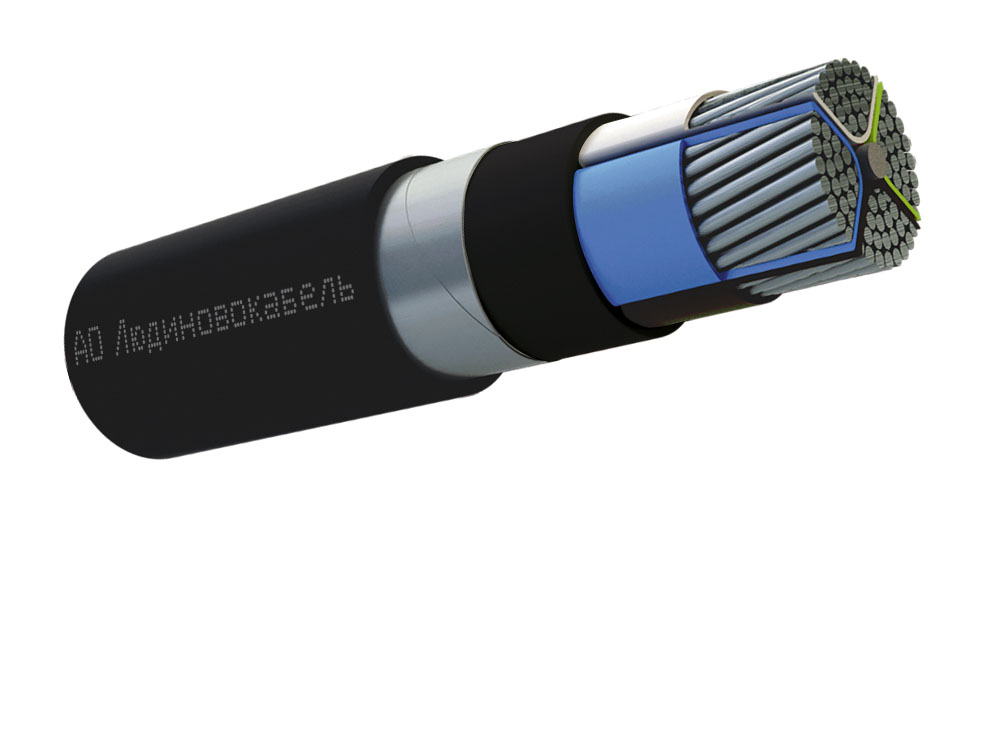

Кабель силовой АПвБШв
Серийный выпуск по:
ТУ 16–705.499–2010
Базовый документ:
ГОСТ 31996–2012
Класс пожарной опасности:
O1.8.2.5.4
Описание кабеля АПвБШв
Кабели силовые с изоляцией из сшитого полиэтилена, бронированные, с защитным шлангом из ПВХ пластиката, на номинальное напряжение 0,66 и 1 кВ. Таблица масс и диаметров
Конструкция
Применение
Технические характеристики
Сертификаты и аккредитации
Таблица масс и диаметров
Число жил, номинальное сечение жил (мм²) и номинальное напряжение (кВ)
Диаметр кабеля (мм)
Масса 1 км кабеля (тонны)
Остаток на складе (км)
Конструкция
- Материал ТПЖ — Алюминий
- Изоляция — из сшитого полиэтилена
- Наружная оболочка — из ПВХ пластиката
- Наличие брони — Б
Применение
Используется для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ номинальной частотой 50 Гц. Предназначены для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях, допускается их прокладка в земле (траншеях). При групповой прокладке обязательно применение средств огнезащиты.
Технические характеристики
Вид климатического исполнения
УХЛ и Т, категорий размещения 1, 5
Диапазон температор эксплуатации
от -50 °С до +50 °С
Относительная влажность воздуха при температуре до +35С
до 98%
Гарантийный срок
5 лет
Срок службы с даты изготовления
30 лет
Материал ТПЖ
Алюминий
Длительно допустимая температура нагрева жил
70 °С
