Кабель АПвВГнг(А)-LS

Таблица масс и диаметров

Конструкция

Применение

Технические характеристики

Сертификаты и аккредитации

Таблица масс и диаметров

* Оптовая цена рассчитывается индивидуально. Минимальная сумма заказа - от 300 000 ₽

Число жил, номинальное сечение жил (мм²)	Диаметр кабеля (мм)	Масса 1 км кабеля (тонн)	Остаток на складе (км)		Минимальный заказ
Кабель силовой АПвВГнг(А)-LS 1х4ок-1	10.4	142	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х6ок-1	10.9	156	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х10ок-1	11.7	182	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х16ок-1	12.6	216	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х16мк-1	12.8	221	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х25ок-1	14.1	274	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х25мк-1	14.3	266	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х35ок-1	15.1	318	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х35мк-1	15.2	309	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х50ок-1	16.3	378	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х50мк-1	16.5	382	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х70мк-1	18.5	487	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х95мк-1	20.2	596	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х120мк-1	21.8	697	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х150мк-1	23.6	811	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х185мк-1	26.5	1024	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х240мк-1	29.8	1306	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х300мк-1	32.3	1535	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х400мк-1	35.6	1876	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 1х500мк-1	39.8	2360	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 2х4ок-1	15.5	327	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 2х6ок-1	16.4	371	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 2х10ок-1	17.9	450	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 2х16ок-1	19.8	557	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 2х16мк-1	20.2	581	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 2х25ок-1	22.9	753	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 2х25мк-1	23.2	773	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 2х35ок-1	25.2	921	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 2х35мк-1	25.4	938	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 2х50ок-1	27.7	1124	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 2х50мк-1	28	1147	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х4ок-1	16	349	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х6ок-1	17	397	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х10ок-1	18.7	487	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х16ок-1	20.7	609	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х16мк-1	21.2	633	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х25ок-1	24.4	853	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х25мк-1	24.8	874	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х35ок-1	26.4	1020	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х35мк-1	26.7	1037	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х50мс-1	28.5	1088	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х70мс-1	32.2	1391	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х95мс-1	35.8	1735	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х120мс-1	38.7	2045	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х150мс-1	43.7	2544	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х185мс-1	48.9	3143	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 3х240мс-1	52.5	3721	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х4ок-1	17	386	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х6ок-1	18.1	443	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х10ок-1	19.9	554	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х16ок-1	22.1	700	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х16мк-1	22.7	728	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х25ок-1	26.3	989	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х25мк-1	26.7	1013	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х35ок-1	28.6	1192	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х35мк-1	29.1	1229	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х50мс-1	32.2	1371	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х70мс-1	36.3	1753	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х95мс-1	40.2	2193	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х120мс-1	43.7	2636	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х150мс-1	48.3	3151	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х185мс-1	53.3	3822	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х240мс-1	59.6	4824	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 4х300мс-1	63.6	5645	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х4ок-1	18	432	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х6ок-1	19.2	502	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х10ок-1	21.3	629	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х16ок-1	24.2	825	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х16мк-1	24.8	858	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х25ок-1	28.4	1142	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х25мк-1	29.1	1186	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х35ок-1	31.2	1400	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х35мк-1	31.5	1423	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х50мс-1	35.6	1656	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х70мс-1	40.2	2146	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х95мс-1	43.5	2606	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х120мс-1	48.3	3182	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х150мс-1	54.4	3926	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х185мс-1	59.2	4672	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой АПвВГнг(А)-LS 5х240мс-1	67	5816	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать

Оптовый заказ Кабель силовой АПвВГнг(А)-LS от завода

Кабель силовой АПвВГнг(А)-LS можно заказать оптовой партией напрямую у завода «Людиновокабель» для комплектации промышленных, строительных, энергетических и инфраструктурных объектов. Поставка рассчитывается по марке, сечению, количеству жил, требуемой длине, наличию на складе и условиям производства.

Минимальная сумма заказа составляет от 300 000 руб. Также действуют ограничения по длинам: для мелкого сечения — от 500 м, для среднего сечения — от 300 м, для крупного сечения — от 300 м. Чтобы получить точный расчёт, отправьте заявку или спецификацию с нужным маркоразмером, длиной и городом поставки. Специалисты проверят наличие, возможность изготовления и подготовят коммерческое предложение с учётом объёма партии и необходимых документов.

Тип кабеля

Кабель силовой

Кабель контрольный

Провода СИП

Провода неизолированные

Марка кабеля

Количество жил

Сечение кабеля

Тип барабана

Длина кабеля, м

Количество барабанов для намотки кабеля

0 барабанов

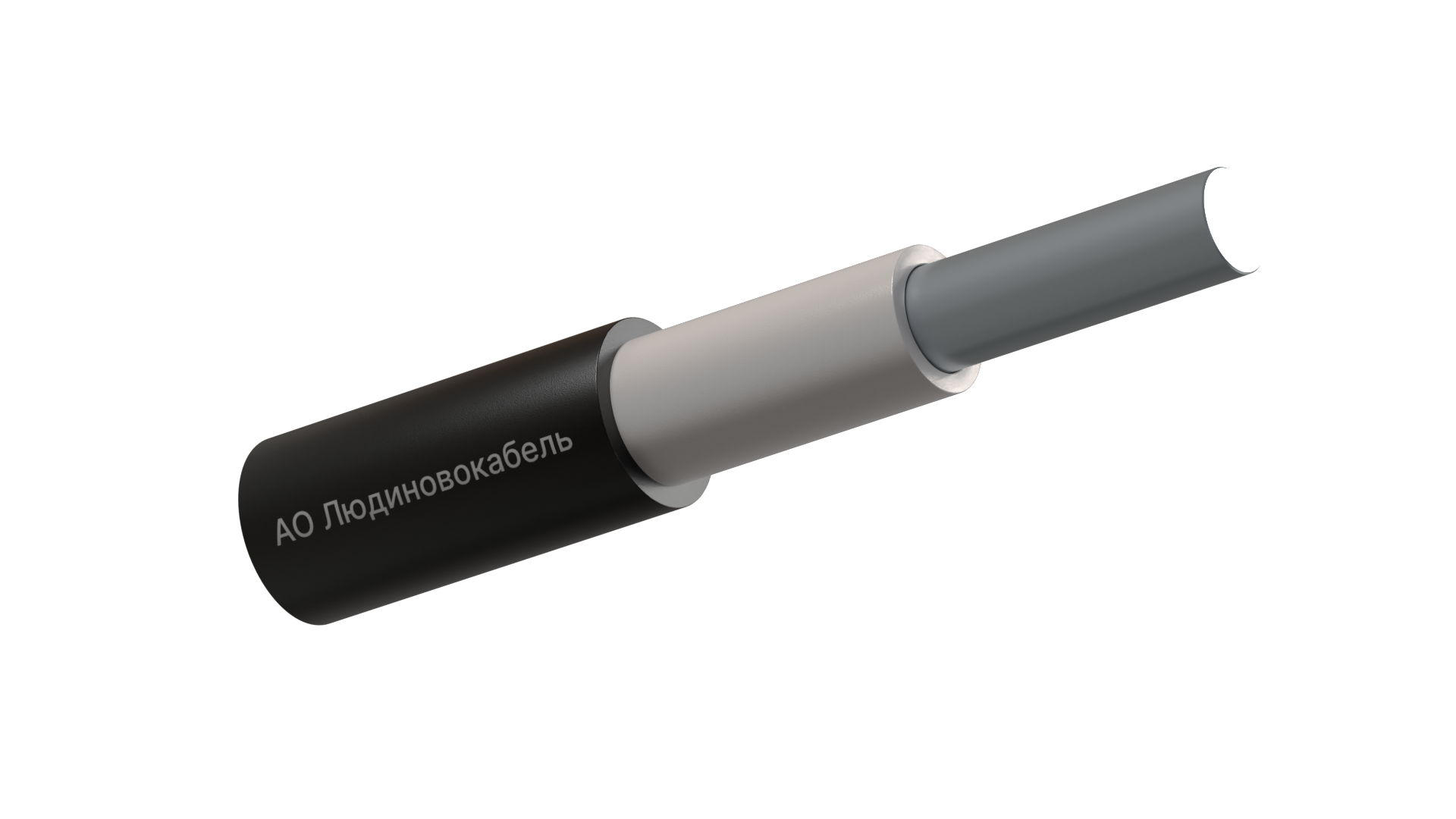

Конструкция

Материал ТПЖ — Алюминий
Изоляция — из сшитого полиэтилена пониженной горючести с низким дымо- и газовыделением
Наружная оболочка — из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением

Применение

Используется для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц. Кабели применяются для групповой прокладки в кабельных сооружениях и помещениях, в том числе в пожароопасных и взрывоопасных зонах при отсутствии опасности растягивающих усилий в процессе эксплуатации (кабели марки АПвБШвнг(А)-LS — за исключением взрывоопасных зон классов В-1 и В-1а). Кабели не распространяют горение при групповой прокладке по категории А.

Технические характеристики

Вид климатического исполнения

УХЛ и Т, категорий размещения 1, 5

Диапазон температур эксплуатации

от -50 °С до +50 °С

Относительная влажность воздуха при температуре до +35С

до 98%

Гарантийный срок

5 лет

Срок службы с даты изготовления

30 лет

Материал ТПЖ

Алюминий

Длительно допустимая температура нагрева жил

70 °С

Сертификаты и аккредитации

Сертификат ЕАС АПвВГнгА-LS ПвВГнгА-LS АПвБШвнгА-LS ПвБШвнгА-LS (PDF, 1 870,81 кб)

Скачать

Описание кабеля АПвВГнг(А)-LS

Кабель силовой АПвВГнг(А)-LS - алюминиевый силовой кабель с изоляцией из сшитого полиэтилена для групповой прокладки в помещениях и кабельных сооружениях. Исполнение LS выбирают там, где при пожаре важно ограничить дымо- и газовыделение, а броня по условиям трассы не требуется.

Расшифровка и конструкция

А - алюминиевые токопроводящие жилы.
Пв - изоляция из сшитого полиэтилена.
В - наружная оболочка из ПВХ-композиции пониженной пожарной опасности.
Г - отсутствие брони.
нг(А) - нераспространение горения при групповой прокладке.
LS - пониженное дымо- и газовыделение.

Сшитый полиэтилен допускает более высокий рабочий нагрев жил по сравнению с ПВХ-изоляцией.

Характеристики

Кабель силовой АПвВГнг(А)-LS относится к серии по ТУ 16.К71-277-98 на напряжение 1 кВ. Диапазон эксплуатации - от −50 до +50 °C, длительный нагрев жил - до 90 °C, при коротком замыкании - до 250 °C, в режиме перегрузки - до 130 °C. Монтаж без подогрева допускается не ниже −15 °C.

Применение

Кабель используют в промышленных и инфраструктурных объектах, кабельных каналах и помещениях при отсутствии значительных механических воздействий. Строительную длину и комплект документов согласуют при заказе у производителя.
