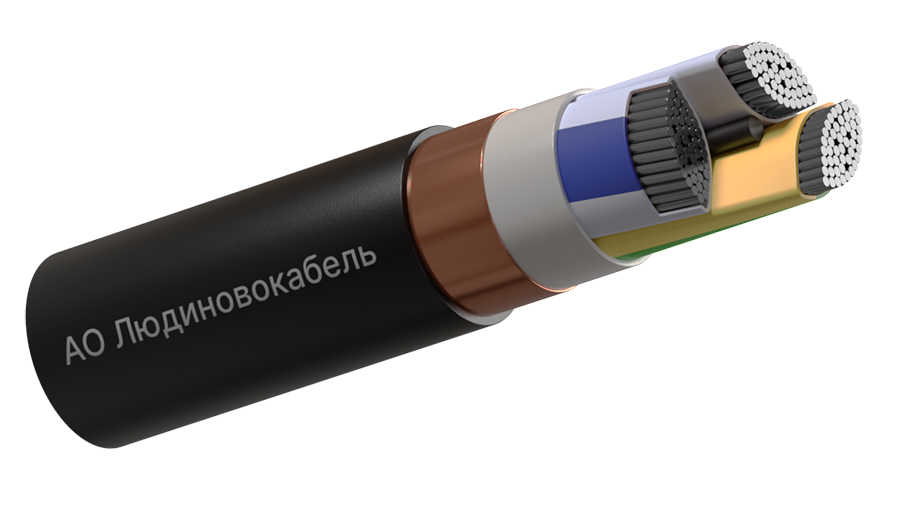

Кабель силовой АВВГнг(А)-ХЛ
Серийный выпуск по:
ТУ 3500–008–46600751–2012
Базовый документ:
ГОСТ 31996–2012, ТУ 16–705.499–2010
Класс пожарной опасности:
П1Б.8.2.5.4
Описание кабеля АВВГнг(А)-ХЛ
Кабели силовые холодостойкие, не распространяющие горение, с ПВХ изоляцией, в ПВХ оболочке, на номинальное напряжение 0,66 и 1 кВ. Таблица масс и диаметров
Конструкция
Применение
Технические характеристики
Сертификаты и аккредитации
Таблица масс и диаметров
Число жил, номинальное сечение жил (мм²) и номинальное напряжение (кВ)
Диаметр кабеля (мм)
Масса 1 км кабеля (тонны)
Остаток на складе (км)
Конструкция
- Материал ТПЖ — Алюминий
- Изоляция — из холодостойкого поливинилхлоридного пластиката пониженной горючести
- Наружная оболочка — из холодостойкого поливинилхлоридного пластиката пониженной горючести
Применение
Предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частоты 50 Гц. Применяются для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели не распространяют горение при групповой прокладке по категории А.
Технические характеристики
Вид климатического исполнения
ХЛ, категории размещения 1, 2
Диапазон температор эксплуатации
от -60 °С до +40 °С
Относительная влажность воздуха при температуре до +35С
до 98%
Гарантийный срок
5 лет
Срок службы с даты изготовления
30 лет
Материал ТПЖ
Алюминий
Длительно допустимая температура нагрева жил
70 °С
