Кабель ПвБШп(г)

Таблица масс и диаметров

Конструкция

Применение

Технические характеристики

Сертификаты и аккредитации

Таблица масс и диаметров

* Оптовая цена рассчитывается индивидуально. Минимальная сумма заказа - от 300 000 ₽

Число жил, номинальное сечение жил (мм²)	Диаметр кабеля (мм)	Масса 1 км кабеля (тонн)	Остаток на складе (км)		Минимальный заказ
Кабель силовой ПвБШп(г) 4х185мс-1	53.9	8267	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп(г) 4х70мс-1	36.9	3247	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп(г) 4х120мс-1	44.9	5325	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп(г) 4х150мс-1	48.3	6449	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп(г) 4х240мс-1	61.3	10633	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп(г) 4х50мс-1	32.3	2363	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп(г) 4х95мс-1	39.6	4270	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп (г) 3х50мс-1	28.6	1767	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп (г) 3х70мс-1	33.3	2518	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп (г) 3х95мс-1	35.9	3304	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп (г) 3х120мс-1	39.8	4082	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп (г) 3х150мс-1	43.7	4955	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп (г) 3х185мс-1	47.8	6103	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп (г) 3х240мс-1	53.5	8133	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп(г) 5х50мс-1	35.3	2889	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп(г) 5х70мс-1	40.1	3969	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп(г) 5х95мс-1	43.8	5239	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп(г) 5х120мс-1	48.8	6518	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп(г) 5х150мс-1	54.2	8267	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп(г) 5х185мс-1	58.6	10150	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШп(г) 5х240мс-1	66.2	13026	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать

Оптовый заказ Кабель силовой ПвБШп(г) от завода

Кабель силовой ПвБШп(г) можно заказать оптовой партией напрямую у завода «Людиновокабель» для комплектации промышленных, строительных, энергетических и инфраструктурных объектов. Поставка рассчитывается по марке, сечению, количеству жил, требуемой длине, наличию на складе и условиям производства.

Минимальная сумма заказа составляет от 300 000 руб. Также действуют ограничения по длинам: для мелкого сечения — от 500 м, для среднего сечения — от 300 м, для крупного сечения — от 300 м. Чтобы получить точный расчёт, отправьте заявку или спецификацию с нужным маркоразмером, длиной и городом поставки. Специалисты проверят наличие, возможность изготовления и подготовят коммерческое предложение с учётом объёма партии и необходимых документов.

Тип кабеля

Кабель силовой

Кабель контрольный

Провода СИП

Провода неизолированные

Марка кабеля

Количество жил

Сечение кабеля

Тип барабана

Длина кабеля, м

Количество барабанов для намотки кабеля

0 барабанов

Конструкция

Материал ТПЖ — Медь
Изоляция — из сшитого полиэтилена
Наружная оболочка — из сшитого полиэтилена
Наличие брони — Б

Применение

Предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение до 1 кВ частоты 50 Гц. Преимущественная область применения: для прокладки в земле (траншеях) независимо от степени коррозионной активности грунтов и грунтовых вод, за исключением пучинистых и просадочных грунтов. Кабели могут быть проложены в воде через несудоходные водоемы при условии заглубления их в грунт, а также в частично затапливаемых кабельных сооружениях.

Технические характеристики

Вид климатического исполнения

УХЛ и Т, категорий размещения 1, 5

Диапазон температур эксплуатации

от -50 °С до +50 °С

Относительная влажность воздуха при температуре до +35С

до 98%

Гарантийный срок

5 лет

Срок службы с даты изготовления

30 лет

Материал ТПЖ

Медь

Длительно допустимая температура нагрева жил

70 °С

Сертификаты и аккредитации

Сертификат ЕАС АПвБШп г ПвБШп г (PDF, 508,68 кб)

Скачать

Аттестация ПАО "Россети" АПвБШп(г) и ПвБШп(г) (PDF, 320,22 кб)

Скачать

Описание кабеля ПвБШп(г)

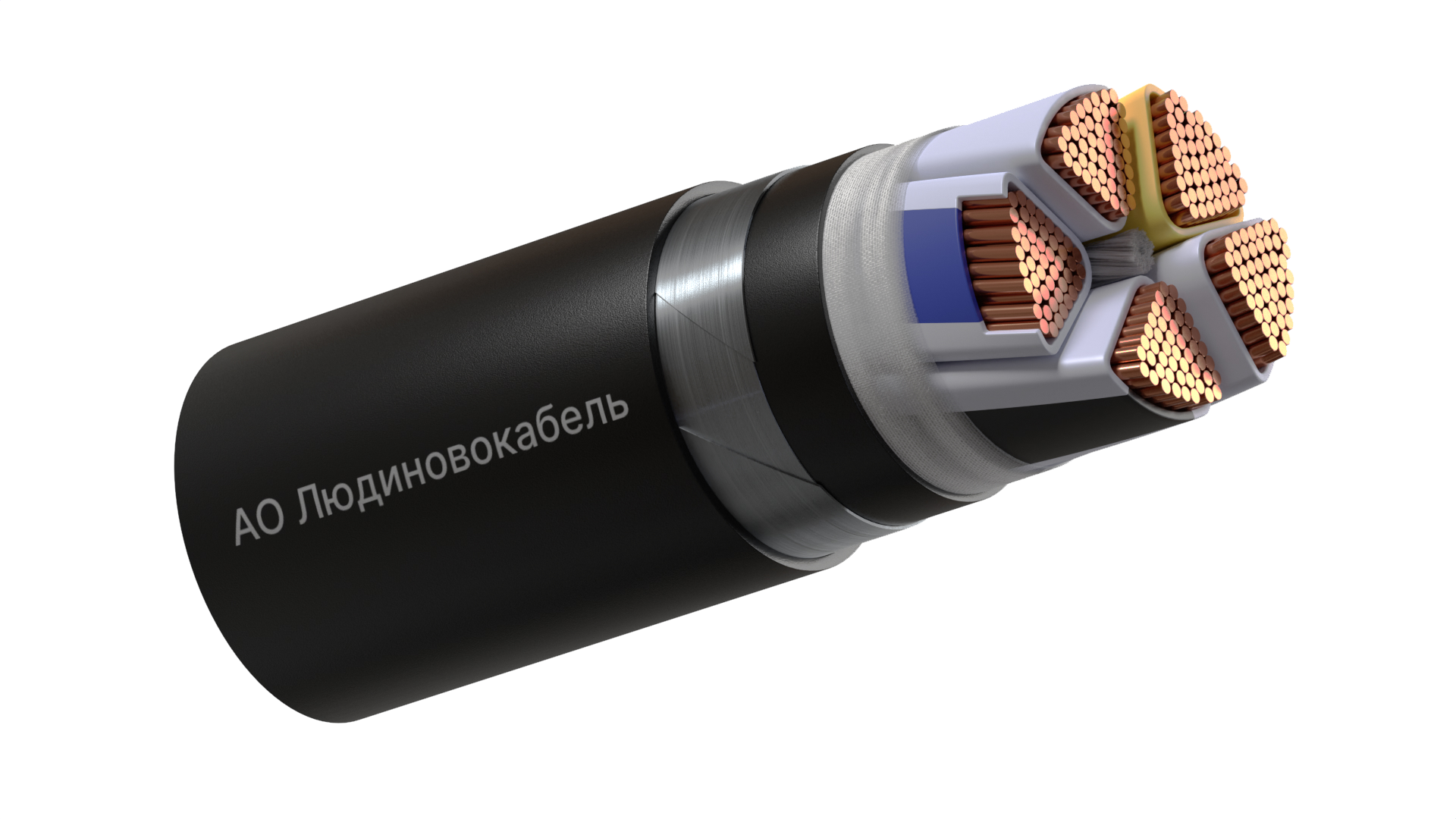

Кабель ПвБШп(г) - медный силовой кабель с продольной герметизацией для подземных линий, где влага угрожает всей трассе. Его прокладывают в земле, в том числе в траншеях, независимо от коррозионной активности грунтов и грунтовых вод, в воде через несудоходные водоемы с заглублением в грунт и в частично затапливаемых кабельных сооружениях. Исключение - пучинистые и просадочные грунты.

Что дает герметизация

Индекс (г) означает герметизированное исполнение: элементы конструкции препятствуют продольному распространению воды внутри кабеля. Если оболочку повредят, влага не уйдет вдоль линии на десятки метров, и ремонт ограничится местом повреждения. Для протяженных подземных трасс это снижает риски и затраты на обслуживание.

Маркировка и нормативы

Пв - изоляция из сшитого полиэтилена
Б - броня из стальных оцинкованных лент
Шп - защитный полиэтиленовый шланг
(г) - герметизированное исполнение

Марка производится по ТУ 16.К71-277-98 на основе ГОСТ 31996-2012 и ТУ 16-705.499-2010, класс пожарной опасности - О2.8.2.5.4.

Характеристики

Силовой кабель ПвБШп(г) производится с 3, 4 или 5 медными жилами сечением от 50 до 240 мм² на напряжение 1 кВ. Жилы - многопроволочные секторные. Климатическое исполнение - УХЛ и Т категорий размещения 1 и 5, эксплуатация - от −50 до +50 °C, влажность до 98%, срок службы - 30 лет. Сшитый полиэтилен сохраняет изоляционные свойства во влажной среде и допускает более высокий нагрев жил, чем ПВХ.

Где применяют

Кабель ПвБШп(г) закладывают в проекты распределительных сетей городов и поселков с высоким уровнем грунтовых вод, в линии питания насосных станций, очистных сооружений, портовой и прибрежной инфраструктуры, а также на переходах через ручьи и малые реки. Медные жилы позволяют передать большую мощность в компактном сечении, а сшитый полиэтилен допускает кратковременные перегрузки.

Заказ у производителя

В таблице на странице - более 20 маркоразмеров. Цена рассчитывается по сечению, объему и котировкам меди и фиксируется в КП. Кабель ПвБШп(г) завод «Людиновокабель» выпускает на собственной площадке, каждая длина проходит приемо-сдаточные испытания. Заказ - от 300 000 руб., производство - от 20 дней, гарантия - 5 лет. Доставка - транспортной компанией или машинами завода до 1350 км.

Вопросы и ответы

Когда выбирать ПвБШп(г) вместо ПвБШп?

На трассах с высоким уровнем грунтовых вод, в частично затапливаемых кабельных сооружениях и на переходах через несудоходные водоемы. На сухих участках обычно достаточно базового ПвБШп без герметизации.

Подходит ли кабель для пучинистых грунтов?

Нет, пучинистые и просадочные грунты исключены техническими условиями. Для таких участков марку, защиту и способ прокладки определяет проект.

Есть ли алюминиевый аналог?

Да, АПвБШп(г) с сечениями до 300 мм². Он легче и дешевле, медный вариант компактнее при той же нагрузке.
