Кабель ПвБШвнг(А)-LS

Таблица масс и диаметров

Конструкция

Применение

Технические характеристики

Сертификаты и аккредитации

Таблица масс и диаметров

* Оптовая цена рассчитывается индивидуально. Минимальная сумма заказа - от 300 000 ₽

Число жил, номинальное сечение жил (мм²)	Диаметр кабеля (мм)	Масса 1 км кабеля (тонн)	Остаток на складе (км)		Минимальный заказ
Кабель силовой ПвБШвнг(А)-LS 1х4ок-1	11.2	217	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х6ок-1	11.7	248	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х10ок-1	12.5	303	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х16ок-1	13.4	376	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х16мк-1	13.7	391	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х25ок-1	14.9	500	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х25мк-1	15.3	515	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х35ок-1	15.9	609	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х35мк-1	16.3	633	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х50мк-1	17.5	768	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х70мк-1	19.7	1018	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х95мк-1	21.3	1293	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х120мк-1	23	1558	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х150мк-1	25	1878	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х185мк-1	27.3	2277	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х240мк-1	30.6	2932	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х300мк-1	33.5	3646	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х400мк-1	36.9	4581	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 1х500мк-1	41.1	5771	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 2х4ок-1	16.2	456	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 2х6ок-1	17.2	534	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 2х10ок-1	18.7	675	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 2х16ок-1	20.5	861	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 2х16мк-1	21.2	909	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 2х25ок-1	23.6	1188	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 2х25мк-1	24.8	1270	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 2х35ок-1	26	1492	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 2х35мк-1	26.8	1572	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 2х50мк-1	29.2	1931	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х4ок-1	16.7	504	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х6ок-1	17.8	600	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х10ок-1	19.5	776	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х16ок-1	21.4	1014	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х16мк-1	22.2	1068	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х25ок-1	25.2	1447	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х25мк-1	26	1511	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х35ок-1	27.3	1809	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х35мк-1	28.2	1903	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х50мс-1	29.6	2112	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х70мс-1	35	3020	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х95мс-1	37	3765	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х120мс-1	40.4	4599	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 3х150мс-1	46.2	5706	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 4х4ок-1	17.6	570	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 4х6ок-1	18.8	688	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 4х10ок-1	20.8	911	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 4х16ок-1	22.9	1209	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 4х16мк-1	23.7	1273	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 4х25ок-1	27	1745	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 4х25мк-1	28	1820	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 4х35ок-1	29.4	2204	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 4х35мк-1	30.6	2336	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 4х50мс-1	33.3	2798	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 4х70мс-1	37.6	3741	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 4х95мс-1	40	4761	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 4х120мс-1	46.5	6042	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 5х4ок-1	18.7	645	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 5х6ок-1	20	789	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 5х10ок-1	22.1	1054	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 5х16ок-1	25	1439	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 5х16мк-1	25.9	1515	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 5х25ок-1	29.1	2060	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 5х25мк-1	30.4	2165	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 5х35ок-1	32	2637	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 5х35мк-1	33.5	2872	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 5х50мс-1	36.4	3381	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 5х70мс-1	41.2	4560	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать
Кабель силовой ПвБШвнг(А)-LS 5х95мс-1	46.3	6007	Уточнить наличие	Доступно для заказа	* от 300 000 ₽	Заказать

Оптовый заказ Кабель силовой ПвБШвнг(А)-LS от завода

Кабель силовой ПвБШвнг(А)-LS можно заказать оптовой партией напрямую у завода «Людиновокабель» для комплектации промышленных, строительных, энергетических и инфраструктурных объектов. Поставка рассчитывается по марке, сечению, количеству жил, требуемой длине, наличию на складе и условиям производства.

Минимальная сумма заказа составляет от 300 000 руб. Также действуют ограничения по длинам: для мелкого сечения — от 500 м, для среднего сечения — от 300 м, для крупного сечения — от 300 м. Чтобы получить точный расчёт, отправьте заявку или спецификацию с нужным маркоразмером, длиной и городом поставки. Специалисты проверят наличие, возможность изготовления и подготовят коммерческое предложение с учётом объёма партии и необходимых документов.

Тип кабеля

Кабель силовой

Кабель контрольный

Провода СИП

Провода неизолированные

Марка кабеля

Количество жил

Сечение кабеля

Тип барабана

Длина кабеля, м

Количество барабанов для намотки кабеля

0 барабанов

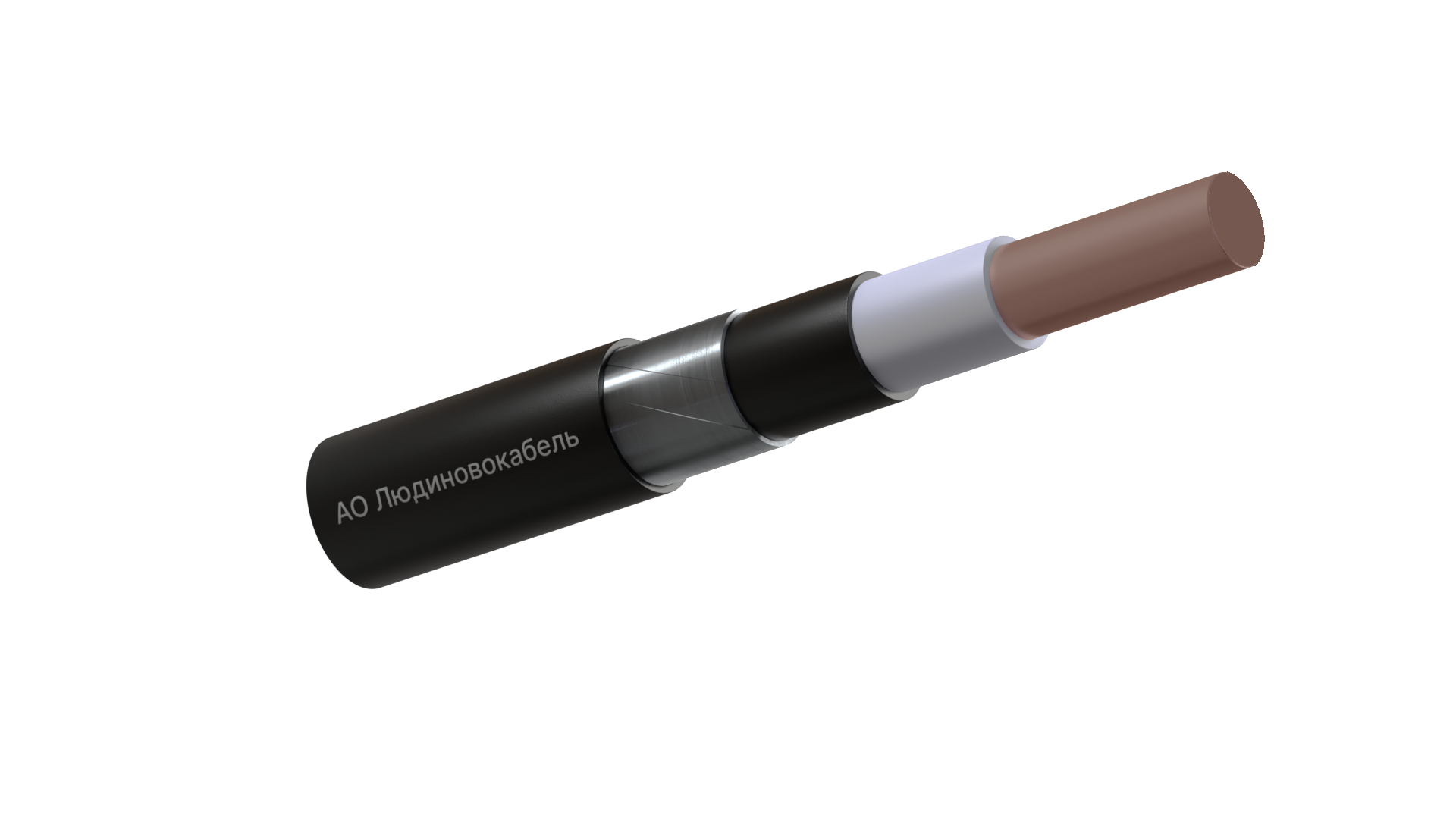

Конструкция

Материал ТПЖ — Медь
Изоляция — из сшитого полиэтилена пониженной горючести с низким дымо- и газовыделением
Наружная оболочка — из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением
Наличие брони — Б

Применение

Используется для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц. Кабели применяются для групповой прокладки в кабельных сооружениях и помещениях, в том числе в пожароопасных и взрывоопасных зонах при отсутствии опасности растягивающих усилий в процессе эксплуатации (кабели марки АПвБШвнг(А)-LS — за исключением взрывоопасных зон классов В-1 и В-1а). Кабели не распространяют горение при групповой прокладке по категории А.

Технические характеристики

Вид климатического исполнения

УХЛ и Т, категорий размещения 1, 5

Диапазон температур эксплуатации

от -50 °С до +50 °С

Относительная влажность воздуха при температуре до +35С

до 98%

Гарантийный срок

5 лет

Срок службы с даты изготовления

30 лет

Материал ТПЖ

Медь

Длительно допустимая температура нагрева жил

70 °С

Сертификаты и аккредитации

Сертификат ЕАС АПвВГнгА-LS ПвВГнгА-LS АПвБШвнгА-LS ПвБШвнгА-LS (PDF, 1 870,81 кб)

Скачать

Описание кабеля ПвБШвнг(А)-LS

Кабель силовой ПвБШвнг(А)-LS - бронированный медный силовой кабель с изоляцией из сшитого полиэтилена для групповой прокладки на объектах с повышенными требованиями к пожарной безопасности. Броня защищает трассу от механических воздействий, а LS-шланг ограничивает дымо- и газовыделение.

Расшифровка и конструкция

Пв - изоляция медных жил из сшитого полиэтилена.
Б - броня из стальных оцинкованных лент.
Шв - защитный ПВХ-шланг пониженной пожарной опасности.
нг(А) - нераспространение горения при групповой прокладке.
LS - пониженное дымо- и газовыделение.

Под броней расположена внутренняя оболочка; конструкция предназначена для стационарной прокладки без значительных растягивающих усилий.

Характеристики

Кабель силовой ПвБШвнг(А)-LS относится к серии по ТУ 16.К71-277-98 на напряжение 1 кВ. Климатическое исполнение УХЛ и Т, эксплуатация от −50 до +50 °C. Длительный нагрев жил - до 90 °C, при коротком замыкании - до 250 °C, в перегрузке - до 130 °C. Монтаж без подогрева допускается не ниже −15 °C.

Применение

Кабель прокладывают в кабельных сооружениях, помещениях и земле, в том числе на групповых трассах, где одновременно нужны броня и LS-свойства. Строительную длину и поставку согласуют напрямую с производителем.
