Кабель силовой ВВГЭнг(А)-LS 4х35мк-1
Серийный выпуск по:
ТУ 16.К71–310–2001
Базовый документ:
ГОСТ 31996–2012, ТУ 16–705.499–2010
Класс пожарной опасности:
П1Б.8.2.2.2

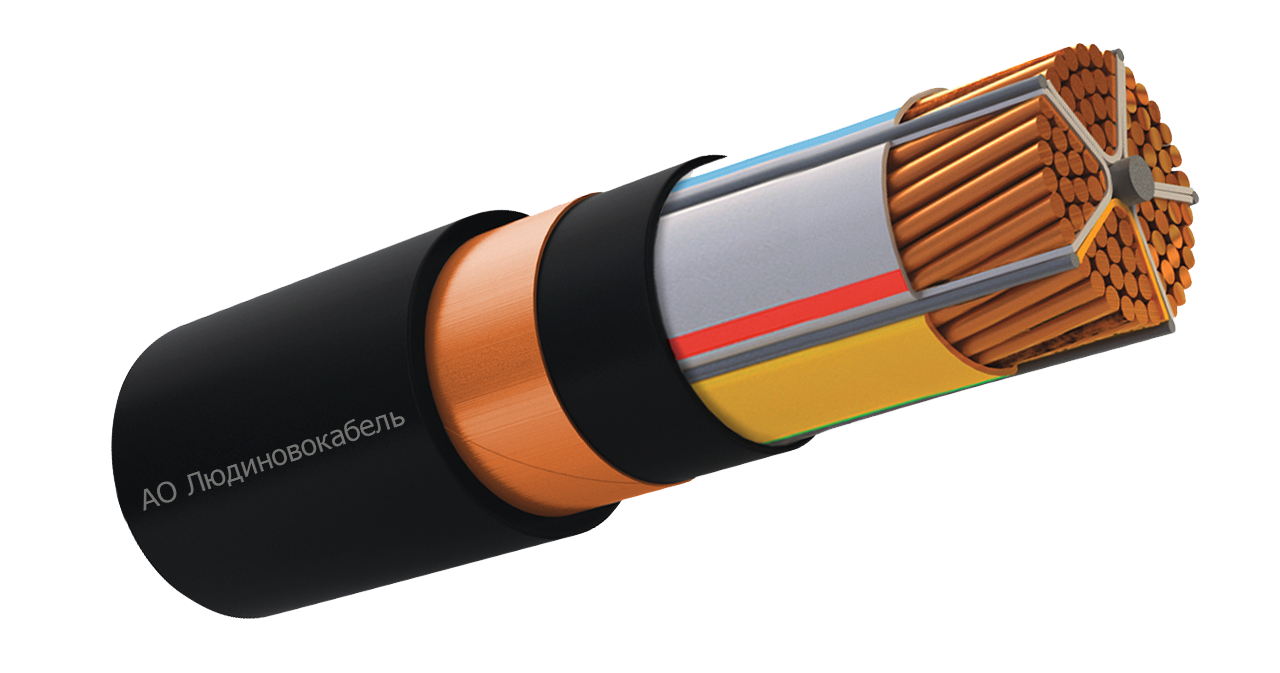

Описание кабеля ВВГЭнг(А)-LS 4х35мк-1
Кабель силовой с медными жилами, с изоляцией и наружной оболочкой из поливинлхлоридного пластиката пониженной пожарной опасности, с общим медным экраном под оболочкой Конструкция
Применение
Технические характеристики
Сертификаты и аккредитации
Таблица масс и диаметров
Число жил, номинальное сечение жил (мм²) и номинальное напряжение (кВ)
Диаметр кабеля (мм)
Масса 1 км кабеля (тонны)
Остаток на складе (км)
Конструкция
- Конструктивное исполнение ТПЖ — мк
- Даметр, мм — 28.3
- Количество жил, шт. — 4
- Сечение, мм2 — 35
- Масса 1 км кабеля, кг — 2140
Применение
Предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках при номинальном переменном напряжении 380,500, 0,66, 1 и 3 кВ, при постоянном напряжении 500,750, 1, 1,5, 4 кВ соответственно. Одножильные кабели применяются в сетях при постоянном напряжении. Изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для объектов использования атомной энергии в системах АС классов 3 и 4 по классификации НП-001. Кабели не распространяют горение при групповой прокладке.
Технические характеристики
Вид климатического исполнения
УХЛ и Т, категорий размещения 1, 5
Диапазон температор эксплуатации
от -50 °С до +50 °С
Относительная влажность воздуха при температуре до +35С
до 98%
Гарантийный срок
5 лет
Срок службы с даты изготовления
30 лет
Материал ТПЖ
Медь
Длительно допустимая температура нагрева жил
70 °С
