Цветовая маркировка проводов: где фаза, ноль и земля
В современной электропроводке фаза обычно обозначается буквой L и чаще всего имеет коричневый, черный или серый цвет. Ноль обозначается N и маркируется синим или голубым цветом. Заземление обозначается PE и выполняется желто-зеленым проводом.
Но ориентироваться только на цвет нельзя. В старой, ремонтированной или неправильно смонтированной проводке назначение жил может не совпадать с цветом изоляции. Перед подключением розетки, выключателя, светильника или автомата провода нужно проверять прибором и сверять со схемой.
Что такое цветовая маркировка проводов
Цветовая маркировка проводов — это способ определить назначение жилы кабеля по цвету изоляции или по дополнительным цветным меткам. Она нужна, чтобы электрик или пользователь мог быстро понять, где находится фаза, где ноль, а где защитное заземление.
Маркировка особенно важна в бытовой электросети, где чаще всего встречаются три основных проводника:
- L — фазный проводник;
- N — нейтральный проводник, или ноль;
- PE — защитный проводник, или земля.
Правильная маркировка снижает риск ошибок при монтаже, ремонте и обслуживании электропроводки. Если провода перепутать, может неправильно работать оборудование, срабатывать защита или возникнуть опасность поражения электрическим током.
Почему цвет проводов важен
Цвет изоляции помогает быстро определить назначение провода без разборки всей схемы. Например, если в розетке есть коричневый, синий и желто-зеленый провод, можно предположить, что:
Однако цвет — это только первичная подсказка. Он не гарантирует, что провод действительно подключен правильно. Особенно это касается старой проводки, самодельных соединений, распределительных коробок после ремонта и объектов, где электромонтаж выполнялся без соблюдения правил.
Можно ли доверять цвету провода
Доверять цвету провода можно только в новой и правильно выполненной электропроводке, где монтаж сделан по схеме и с соблюдением стандартов. В остальных случаях цвет нужно проверять.
Причины, почему цвет может не совпадать с назначением:
- использован старый кабель без современной цветовой маркировки;
- электрик применил провод «какой был под рукой»;
- после ремонта провода соединили неправильно;
- в распределительной коробке перепутали жилы;
- часть линии заменили, а часть оставили старой;
- провод промаркирован только на одном конце;
- жилы одного цвета не подписаны.
Поэтому правило простое: цвет помогает ориентироваться, но не заменяет проверку.
Цвета проводов в электропроводке: краткая таблица
Ниже — базовая таблица для современной бытовой электросети.
В большинстве бытовых задач пользователю важно запомнить три обозначения: L, N и PE.
Какого цвета фаза
Фаза обозначается буквой L. В однофазной бытовой сети фазный проводник чаще всего имеет коричневый цвет. Также для фазных проводников могут использоваться черный и серый цвета.
Фаза — это проводник, находящийся под напряжением относительно нуля или земли. Именно фазный провод обычно разрывается выключателем, проходит через автоматический выключатель и подает питание на розетку, светильник или другой электроприбор.
Основные цвета фазного провода

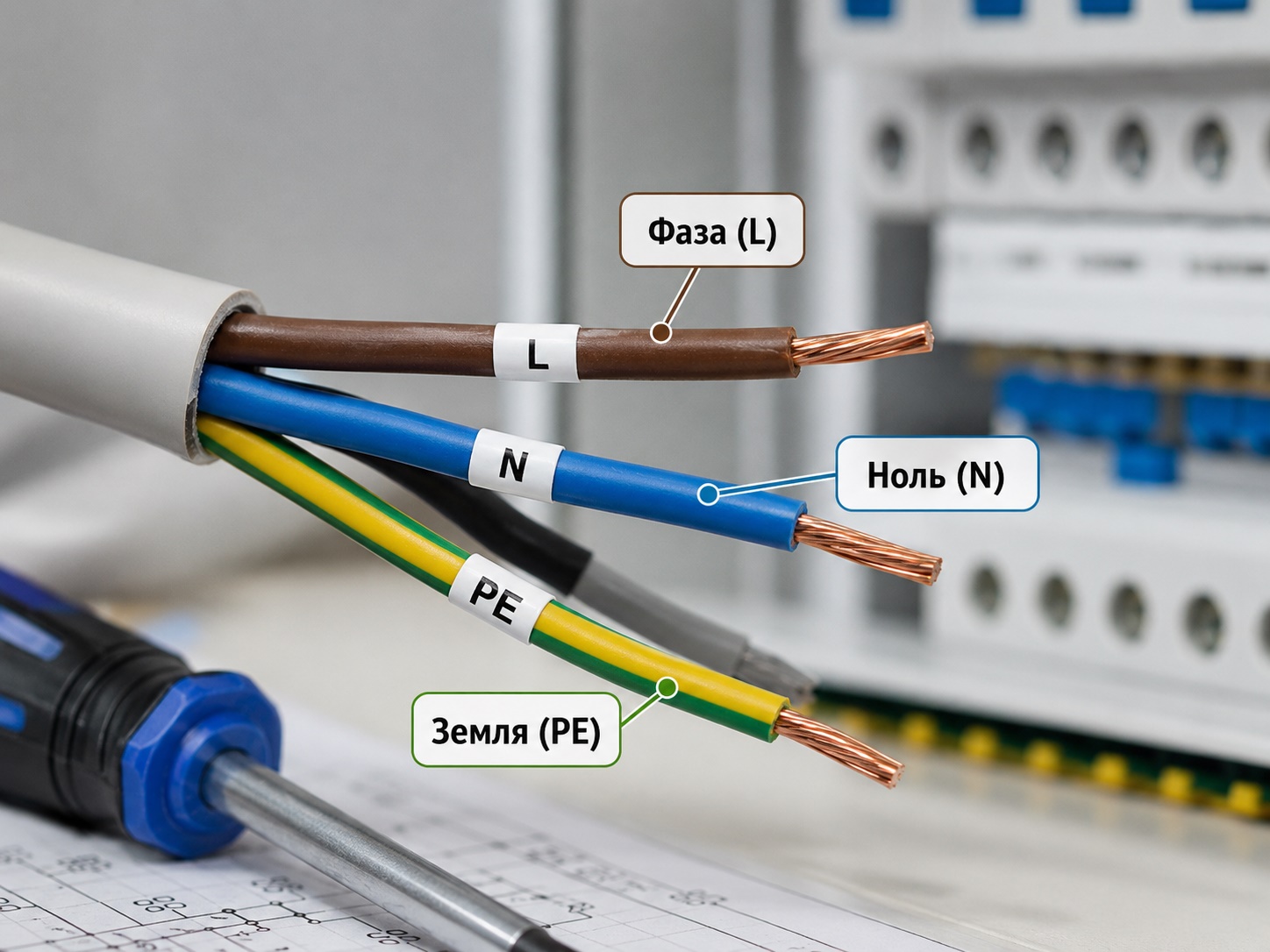

Если в кабеле есть коричневая, синяя и желто-зеленая жила, коричневую обычно используют как фазу. Например, в кабеле для розеточной группы 3×2,5 типовая логика такая:
Может ли фаза быть другого цвета
Да, может. В старой проводке фаза может быть белой, красной, черной, желтой или вообще иметь такой же цвет, как остальные жилы. Поэтому нельзя подключать провод только потому, что он «похож на фазу».
Особенно осторожно нужно относиться к таким ситуациям:
- в розетке только два провода;
- все жилы одного цвета;
- проводка старая алюминиевая;
- в распределительной коробке много скруток;
- нет схемы подключения;
- провода уже кто-то ремонтировал.
В таких случаях сначала определяют назначение проводников, а уже потом подключают оборудование.
Какого цвета ноль
Ноль, или нейтральный проводник, обозначается буквой N. В современной электропроводке ноль должен иметь синий или голубой цвет.
Нейтраль участвует в работе электрической цепи вместе с фазой. Если фаза подает напряжение к потребителю, то нейтраль обеспечивает обратный путь тока в рабочей цепи.
Чем ноль отличается от земли
Ноль и земля — это разные проводники.
Главная ошибка — считать, что ноль и земля «одно и то же». В бытовой розетке их нельзя произвольно объединять перемычкой. Такое подключение может нарушить работу защиты и создать опасную ситуацию.
Можно ли использовать синий провод как фазу
В нормальной современной проводке синий провод используют для нейтрали. Использовать его как фазу нежелательно, потому что это создает риск ошибки при последующем ремонте.
Если другого варианта нет и проводник вынужденно получает другое назначение, его нужно однозначно промаркировать на концах. Но в бытовом электромонтаже лучше сразу использовать кабель с правильными цветами жил.
Какого цвета земля
Земля, или защитный проводник, обозначается PE. Его стандартный цвет — желто-зеленый.
PE нужен для защиты человека от поражения электрическим током. В нормальном режиме по защитному проводнику не должен идти рабочий ток. Он подключается к заземляющему контакту розетки, корпусам оборудования и PE-шине в щитке.
Почему желто-зеленый провод нельзя использовать как фазу
Желто-зеленая жила воспринимается как защитный проводник. Если использовать ее как фазу, следующий человек, который будет обслуживать линию, может ошибочно принять этот провод за землю. Это опасно.
Поэтому желто-зеленый цвет должен применяться только для защитных проводников. Использовать такую жилу как фазу или ноль нельзя без крайней необходимости и профессиональной маркировки, а в бытовой проводке этого лучше избегать полностью.
Что делать, если в розетке нет земли
В старых квартирах часто встречаются розетки без защитного проводника. Обычно туда приходит только два провода: фаза и ноль.
В такой ситуации нельзя просто сделать перемычку от нуля к контакту заземления. Это не полноценное заземление и может быть опасно. Правильное решение — проверить систему электроснабжения квартиры или дома и при необходимости модернизировать проводку с отдельным защитным проводником PE.
Что такое PEN-проводник
PEN — это совмещенный проводник, который выполняет функции нейтрали N и защитного проводника PE. Он встречается в отдельных системах электроснабжения, чаще на вводных участках сети.
PEN нельзя путать с обычным нулем или землей в розетке. Также нельзя самостоятельно делать «PEN» с помощью перемычки между N и PE.
Чем PEN отличается от N и PE
Разделение PEN на PE и N выполняется по правилам в определенной точке электроустановки, обычно во вводном щите. Делать такое разделение произвольно в розетках, коробках или светильниках нельзя.
Цвета проводов в однофазной сети 220 В
В бытовой однофазной сети обычно используются два или три проводника.
Если линия без заземления, в ней есть:
Если линия с заземлением, в ней есть:
Для розеток чаще используют трехжильный кабель, где каждая жила имеет свое назначение. Для освещения также может применяться трехжильный кабель, особенно если нужно подключить светильник с заземлением.
Цвета проводов в трехфазной сети
В трехфазной сети используются фазные проводники L1, L2, L3, нейтраль N и защитный проводник PE.
Типовая современная логика маркировки:
В трехфазных системах особенно важно не только правильно определить проводники, но и учитывать порядок фаз. Ошибка может привести к неправильной работе трехфазного оборудования, например электродвигателя.
Цвета проводов постоянного тока
В цепях постоянного тока используется другая логика обозначений. Там важны положительный и отрицательный полюс.
Не стоит переносить правила бытовой сети переменного тока на цепи постоянного тока. У них разные обозначения и разная логика маркировки.
Как определить фазу, ноль и землю
Определение проводников — это работа, связанная с электрическим напряжением. Если нет опыта, исправного прибора и понимания схемы, лучше обратиться к электрику.
Безопасный порядок действий общий:
- Отключить питание линии.
- Убедиться, что напряжение отсутствует.
- Осмотреть цвета и маркировку жил.
- Сверить проводники со схемой.
- Проверить назначение проводов прибором.
- Промаркировать жилы, если цвета нестандартные.
- Только после этого выполнять подключение.
Как найти фазу индикатором
Индикаторная отвертка или указатель напряжения помогает определить наличие фазы. Если прибор показывает напряжение на одном из проводников, этот провод может быть фазным.
Но у индикаторной отвертки есть ограничения:
- она не показывает качество заземления;
- не всегда надежно отличает ноль от земли;
- может реагировать на наводки;
- может дать ложный результат при неисправности;
- не заменяет полноценное измерение мультиметром или двухполюсным указателем.
Поэтому индикатор подходит только для первичной проверки. Для ответственного подключения лучше использовать более надежный измерительный прибор.
Как проверить провода мультиметром
Мультиметр позволяет измерять напряжение между парами проводников. В бытовой сети проверяют пары:
Но результаты измерений нужно правильно интерпретировать. Они зависят от системы заземления, состояния линии, схемы щитка, нагрузки и исправности проводки.
Нельзя считать универсальным правилом, что между фазой и землей всегда должно быть меньшее напряжение, чем между фазой и нулем. В исправной системе значения могут быть близкими.
Что делать, если цвета проводов не совпадают
Если цвета проводов не соответствуют ожидаемой схеме, не подключайте их наугад. Сначала нужно определить фактическое назначение каждой жилы.
Возможные ситуации:
Для маркировки можно использовать термоусадку, кембрики, кабельные бирки, цветную изоленту и подписи. Главное, чтобы обозначения были понятны на обоих концах линии.
Маркировка проводов в розетке
В современной розетке с заземлением обычно подключают три проводника:
Для большинства бытовых розеток расположение фазы справа или слева не является главным вопросом для работы прибора. Но важно, чтобы фаза, ноль и земля были правильно определены и подключены к своим контактам.
Главное правило: желто-зеленый провод подключают только к заземляющему контакту.
Маркировка проводов в выключателе
В выключателе обычно разрывают фазу, а не ноль. Это нужно для безопасности: при выключенном выключателе на патроне или светильнике не должна оставаться фаза.
Типовая схема:
- фаза приходит на вход выключателя;
- с выхода выключателя уходит провод на светильник;
- ноль идет к светильнику напрямую через распределительную коробку;
- PE подключается к корпусу светильника, если он предусмотрен.
Ошибка — разрывать выключателем ноль. В этом случае светильник может быть выключен, но на его контактах все равно останется фазное напряжение.
Маркировка проводов в щитке
В распределительном щитке правильная маркировка особенно важна. Там много проводов, автоматов, шин и групповых линий.
Обычно в щите используют:
Важно не смешивать нули разных групп после УЗО или дифавтоматов. Если нейтрали подключить неправильно, защита может срабатывать без видимой причины или работать некорректно.
Чем маркировать провода
Если цвет изоляции не позволяет однозначно определить назначение жилы, используют дополнительную маркировку.
Маркировать нужно не только один конец провода. Если линия идет от щита до розетки или от коробки до светильника, обозначения должны быть понятны во всех точках подключения.
Частые ошибки при определении фазы, ноля и земли
Ошибка 1. Подключать провода только по цвету
Даже если цвета выглядят правильно, проводку нужно проверять. Это особенно важно в старых квартирах и после ремонта.
Ошибка 2. Использовать желто-зеленый провод как фазу
Это опасно, потому что желто-зеленый цвет воспринимается как защитное заземление. При следующем ремонте такой провод могут посчитать безопасным.
Ошибка 3. Соединять ноль и землю в розетке
Перемычка между N и PE в розетке не является правильным заземлением. Она может нарушить работу защитных устройств и создать риск поражения током.
Ошибка 4. Разрывать выключателем ноль
Выключатель должен разрывать фазу. Если разорван ноль, светильник может оставаться под напряжением даже в выключенном состоянии.
Ошибка 5. Не маркировать одноцветные провода
Если все жилы одного цвета и их не подписать, при следующем обслуживании легко перепутать назначение проводников.
Ошибка 6. Считать индикаторную отвертку полноценной проверкой
Индикатор может показать наличие фазы, но он не подтверждает исправность заземления и не всегда надежно различает проводники.
Когда нужно вызвать электрика
Самостоятельно можно заменить розетку или светильник только при понимании схемы, полном отключении питания и наличии исправного прибора для проверки. В остальных случаях лучше вызвать специалиста.
Электрик нужен, если:
- в розетке непонятные цвета проводов;
- нет желто-зеленого провода, но нужна розетка с заземлением;
- индикатор показывает фазу на нескольких жилах;
- в щитке много неподписанных проводов;
- постоянно срабатывает УЗО или дифавтомат;
- нужно разделять PEN на PE и N;
- проводка старая, алюминиевая или перегревается;
- нет уверенности, какой провод куда подключать.
Электрика опасна тем, что ошибка может проявиться не сразу. Розетка или светильник могут работать, но защита при этом будет подключена неправильно.
Что делать перед подключением: чек-лист
Перед подключением розетки, выключателя, светильника или автомата проверьте:
FAQ
Какого цвета фаза в проводке?
Фаза обычно коричневая, черная или серая. В однофазной бытовой сети чаще всего используют коричневый провод. Но в старой проводке фаза может быть другого цвета, поэтому ее нужно проверять прибором.
Какого цвета ноль?
Ноль, или нейтраль, обозначается буквой N и обычно имеет синий или голубой цвет.
Какого цвета земля?
Земля, или защитный проводник PE, имеет желто-зеленую изоляцию.
Что означает L на проводе?
L — это фазный проводник. В однофазной сети он подает напряжение к потребителю.
Что означает N?
N — это нейтральный проводник, или ноль. Он участвует в рабочей электрической цепи вместе с фазой.
Что означает PE?
PE — это защитный проводник. Его задача — повысить электробезопасность и отвести опасный потенциал при повреждении изоляции.
Что такое PEN?
PEN — это совмещенный проводник, который объединяет функции нуля и защитного проводника. Он встречается в определенных системах электроснабжения и не должен создаваться самодельной перемычкой в розетке.
Можно ли соединять ноль и землю?
В розетке, светильнике или распределительной коробке произвольно соединять ноль и землю нельзя. Это может нарушить работу защиты и создать опасность.
Можно ли использовать синий провод как фазу?
В нормальной проводке синий провод используют как ноль. Если синий провод применен как фаза, его нужно однозначно промаркировать, но лучше избегать таких решений.
Можно ли использовать желто-зеленый провод как ноль?
Нет. Желто-зеленый провод должен использоваться как защитный проводник PE.
Почему в старой проводке провода одного цвета?
Раньше цветовая маркировка могла не соблюдаться или выполняться иначе. Поэтому в старой проводке нельзя определять фазу и ноль только по цвету.
Как найти фазу без цвета?
Фазу определяют прибором: индикатором напряжения, мультиметром или двухполюсным указателем. Работать нужно только с соблюдением электробезопасности.
Показывает ли индикаторная отвертка землю?
Нет, индикаторная отвертка не подтверждает наличие и исправность заземления. Она в основном показывает наличие фазного напряжения.
Почему между нулем и землей может быть напряжение?
Небольшая разность потенциалов между N и PE может появляться из-за нагрузки, длины линии, состояния соединений и особенностей схемы. Если значения вызывают сомнения, проводку должен проверить электрик.
Что делать, если цвета не совпадают со стандартными?
Не подключать провода наугад. Нужно отключить питание, определить назначение каждой жилы прибором, промаркировать провода и только затем выполнять подключение.
Вывод
Цветовая маркировка проводов помогает быстро понять, где фаза, ноль и земля. В современной электропроводке базовое правило такое: фаза L — коричневая, черная или серая; ноль N — синий или голубой; земля PE — желто-зеленая.
Но цвет изоляции не является абсолютной гарантией. В старой или неправильно смонтированной проводке провода могут быть подключены как угодно. Поэтому перед любым подключением нужно проверять назначение жил, использовать понятную маркировку и не объединять ноль с землей там, где это не предусмотрено схемой.
