Самонесущий кабель СИП: виды, выбор, монтаж и ошибки

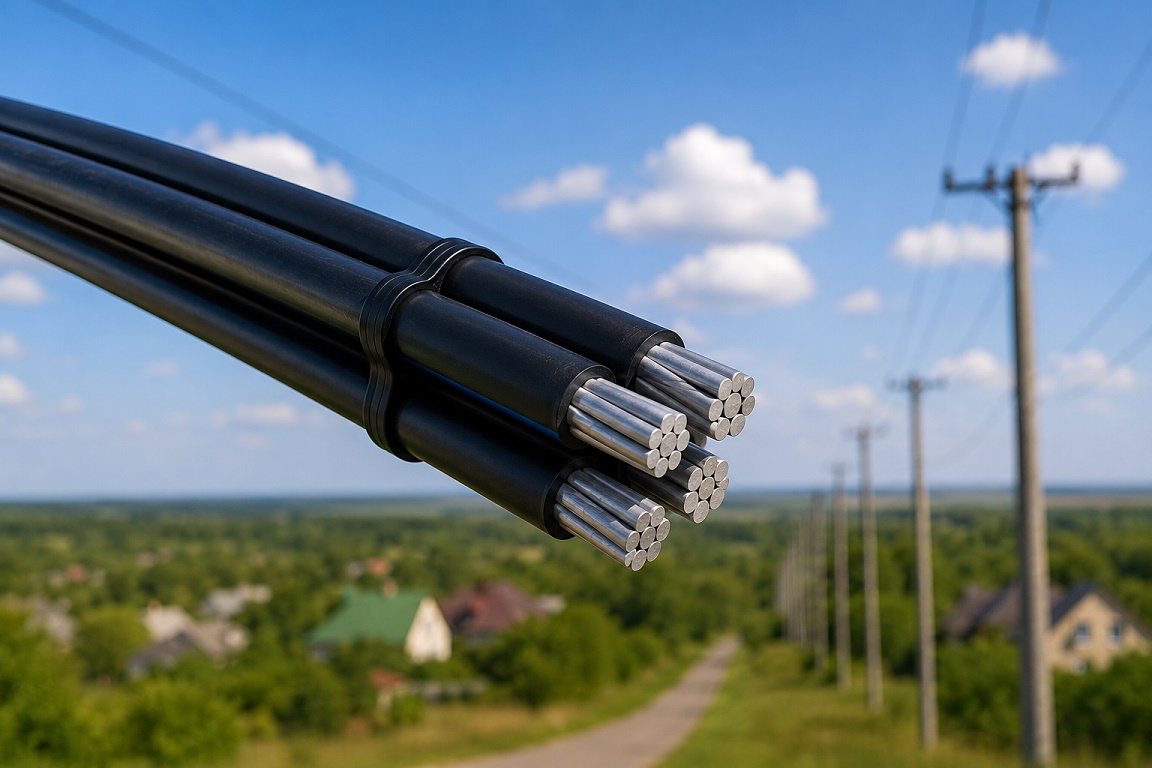

Самонесущий кабель СИП — это распространенное бытовое название самонесущего изолированного провода для воздушных линий электропередачи. Технически правильнее говорить провод СИП, потому что он предназначен для подвеса на опорах, фасадах и кронштейнах, а не для классической кабельной прокладки в земле или внутри конструкций.

СИП используют для передачи и распределения электроэнергии по воздушным линиям. Его жилы имеют изоляцию и скручены в жгут, а механическая нагрузка воспринимается несущей жилой или всеми проводниками. Именно поэтому такой провод можно подвешивать без отдельного несущего троса.

Главные преимущества СИП — компактность линии, снижение риска схлестывания проводов, удобство монтажа ответвлений и более безопасная эксплуатация по сравнению со старыми воздушными линиями с неизолированными проводами. Но выбирать СИП только по цене или “на глаз” нельзя: важны марка, сечение, напряжение, длина пролета, арматура и требования сетевой организации.

Где применяется СИП

СИП применяют в воздушных линиях электропередачи, которые строятся или реконструируются с использованием изолированных проводов. Для линий до 1 кВ такая линия называется ВЛИ — воздушная линия с самонесущими изолированными проводами.

Основные сценарии применения:

• строительство и реконструкция ВЛИ 0,4 кВ;
• ответвления от воздушной линии к вводу в здание;
• подключение частных домов, хозяйственных построек, небольших объектов;
• линии наружного и уличного освещения;
• распределительные сети в поселках, СНТ, промышленных и коммерческих зонах;
• защищенные линии среднего напряжения при использовании соответствующих марок.

Для частного дома чаще всего рассматривают СИП для сети до 0,6/1 кВ. Для линий 10–35 кВ применяются другие решения, например защищенные провода типа СИП-3, но такие линии проектируются профессионально и не выбираются как обычный “кабель для ввода”.

Виды и марки СИП

Марка СИП показывает конструкцию провода: есть ли нулевая несущая жила, изолирована ли она, сколько жил в жгуте и для какого класса сети предназначен провод.

СИП-1

СИП-1 имеет изолированные фазные жилы и неизолированную нулевую несущую жилу. Такой провод применяют в сетях до 0,6/1 кВ, но из-за неизолированной несущей жилы он уступает СИП-2 по уровню защиты в ряде условий эксплуатации.

СИП-1 может использоваться в распределительных воздушных линиях, если это предусмотрено проектом. Однако при выборе для новых объектов часто рассматривают СИП-2, потому что у него изолирована не только фазная часть, но и нулевая несущая жила.

СИП-2

СИП-2 конструктивно похож на СИП-1, но его нулевая несущая жила имеет изоляцию. Это делает провод более защищенным от контакта между нулевой и фазными жилами и удобным для эксплуатации в распределительных сетях.

СИП-2 часто применяют для магистральных участков ВЛИ 0,4 кВ, реконструкции старых воздушных линий и подключения потребителей. При выборе нужно учитывать расчетную нагрузку, сечение, длину пролета, условия трассы и совместимость с арматурой.

СИП-3

СИП-3 — это защищенный одножильный провод для линий среднего напряжения. Его не выбирают для обычного бытового ввода в дом 0,4 кВ. Он применяется в сетевых объектах, где требуется провод для более высокого класса напряжения.

Если задача — подключить дом, мастерскую, гараж или небольшой объект к сети 0,4 кВ, СИП-3 обычно не подходит. Для таких задач рассматривают марки до 0,6/1 кВ, а конкретное решение согласуют с проектом и сетевой организацией.

СИП-4

СИП-4 не имеет отдельной нулевой несущей жилы. Механическую нагрузку воспринимают все жилы жгута. Поэтому для него особенно важны правильный подбор сечения, арматуры и усилия натяжения. СИП-4 часто рассматривают для ответвлений и вводов, но его нельзя автоматически считать универсальным вариантом “для любого дома”. Если пролет длинный, нагрузка высокая или есть особые требования сетевой организации, выбор должен подтверждаться расчетом.

СИП-5

СИП-5 встречается реже и во многих практических обзорах рассматривается как близкий к СИП-4 по назначению. Перед покупкой нужно смотреть не только название марки, но и паспорт производителя, конструкцию, сечение, тип изоляции и допустимые условия монтажа.

Как выбрать СИП по задаче

Выбор СИП начинается не с цены, а с задачи. Один и тот же провод не может быть оптимальным для магистрали, короткого ответвления, ввода в дом и линии среднего напряжения.

Главное правило: если речь идет о подключении к электросети, сначала нужно получить технические условия или требования сетевой организации, а уже потом покупать провод и арматуру.

Как выбрать сечение СИП

Сечение СИП выбирают по расчетной нагрузке, допустимому току, длине линии, падению напряжения и механическим условиям. Нельзя выбирать сечение только по принципу “у соседа стоит такое же”.

На выбор влияют:

• выделенная мощность объекта;
• однофазное или трехфазное подключение;
• длина участка от опоры до ввода;
• количество потребителей;
• пусковые токи оборудования;
• материал жил;
• способ крепления;
• требования проекта и сетевой организации.

Если сечение меньше необходимого, провод может перегреваться, а напряжение у потребителя — проседать. Если сечение выбрано с большим запасом без необходимости, растет стоимость провода, арматуры и монтажа.

Какая арматура нужна для монтажа СИП

СИП нельзя монтировать обычными скрутками, случайными хомутами или неподходящими зажимами. Для него используют специальную арматуру.

Арматуру подбирают по марке СИП, сечению, количеству жил, месту установки и условиям эксплуатации.

Монтаж СИП: что важно учесть

Монтаж СИП должен выполнять квалифицированный специалист. Ошибка в натяжении, креплении или подключении может привести к перегреву, повреждению изоляции, обрыву линии или отказу сетевой организации принять подключение.

Базовая последовательность работ:

1. Проверить технические условия, проект и разрешенную марку провода.
2. Рассчитать нагрузку и подобрать сечение.
3. Выбрать арматуру под конкретную марку СИП.
4. Подготовить опоры, фасадные крепления или кронштейны.
5. Выполнить подвес и натяжение без повреждения изоляции.
6. Сделать ответвления через подходящие зажимы.
7. Подключить ввод с учетом требований электробезопасности.
8. Проверить соединения, маркировку, отсутствие повреждений и качество контакта.

Особое внимание нужно уделить месту ввода в здание. СИП не должен превращаться в “универсальный кабель для всего”: внутри здания обычно применяют другие кабельные решения, а переход должен выполняться по проекту и правилам.

Ошибки и риски при выборе и монтаже

Самые частые ошибки:

• выбрать марку без учета задачи;
• взять сечение без расчета нагрузки;
• использовать СИП-3 для бытовой сети 0,4 кВ;
• путать СИП с кабелем для внутренней или подземной прокладки;
• применять неподходящую арматуру;
• делать скрутки вместо зажимов;
• повреждать изоляцию при протяжке и натяжении;
• крепить провод к фасаду без подходящих кронштейнов;
• не учитывать требования сетевой организации;
• покупать провод без паспорта, маркировки и подтверждения соответствия.

Главный риск — не только выход линии из строя. Неправильно выбранный или смонтированный СИП может создать опасность перегрева, короткого замыкания, повреждения оборудования и поражения электрическим током.

СИП или кабель: что выбрать

СИП и кабель решают разные задачи.

СИП используют там, где нужно выполнить воздушную линию: от опоры к опоре, от опоры к вводу, по наружной трассе с подвесом. Он рассчитан на работу в составе ВЛИ и требует специальной арматуры.

Кабель используют для прокладки в земле, трубах, лотках, внутри зданий и электроустановок — в зависимости от марки и условий. Например, для внутренней разводки или подземного участка СИП обычно не является заменой кабелю.

FAQ

Можно ли говорить «кабель СИП»?

В быту и поисковых запросах так говорят часто. Но технически корректное название — самонесущий изолированный провод. В статье можно использовать оба варианта, но с пояснением.

Какой СИП нужен для ввода в дом?

Зависит от технических условий, выделенной мощности, числа фаз, длины пролета и требований сетевой организации. Часто рассматривают СИП-2 или СИП-4, но окончательный выбор должен соответствовать проекту.

Чем СИП-2 отличается от СИП-4?

У СИП-2 есть изолированная нулевая несущая жила. У СИП-4 отдельной несущей жилы нет, нагрузку воспринимают все жилы. Поэтому различаются монтаж, арматура и область применения.

Можно ли соединять СИП скруткой?

Нет, для ответвлений и соединений применяют специальную арматуру, например прокалывающие зажимы и другие элементы, рассчитанные на конкретное сечение и условия эксплуатации.

Почему СИП обычно алюминиевый?

Для воздушных линий важны масса, стоимость и механические характеристики. Алюминиевые жилы легче и экономичнее медных, поэтому они широко применяются в СИП.

Можно ли прокладывать СИП внутри дома?

СИП предназначен для воздушных линий. Внутри здания обычно переходят на кабель, подходящий для внутренней прокладки. Конкретное решение должно соответствовать проекту и правилам электромонтажа.

Как понять, что СИП качественный?

Проверьте маркировку, паспорт, производителя, соответствие ГОСТ или ТУ, целостность изоляции, правильность сечения и совместимость с арматурой.

Что делать перед покупкой СИП

Перед покупкой пройдите короткий чек-лист:

1. Определите задачу: магистраль, ответвление, ввод, освещение или линия среднего напряжения.
2. Уточните напряжение сети: 0,4 кВ, 0,6/1 кВ или другое значение по проекту.
3. Получите технические условия или требования сетевой организации.
4. Рассчитайте нагрузку и выберите сечение.
5. Определите марку: СИП-1, СИП-2, СИП-3, СИП-4 или другое решение.
6. Подберите арматуру под марку и сечение.
7. Проверьте паспорт, маркировку и соответствие нормативам.
8. Не начинайте монтаж без квалифицированного электромонтажника.
9. Не заменяйте зажимы скрутками.
10. Не используйте СИП вместо кабеля там, где требуется кабельная прокладка.

Вывод

Самонесущий кабель СИП — это удобное поисковое название самонесущего изолированного провода для воздушных линий. Чтобы выбрать его правильно, нужно смотреть не только на марку и цену, но и на задачу: магистраль, ответвление, ввод в дом, освещение или линия среднего напряжения.

Для ВЛИ до 0,6/1 кВ чаще рассматривают СИП-1, СИП-2 и СИП-4, а для средневольтных линий — СИП-3 и другие проектные решения. Без расчета сечения, подходящей арматуры и соблюдения требований сетевой организации даже качественный провод может стать источником проблем. Правильный выбор СИП начинается с проекта, нагрузки и условий монтажа, а заканчивается проверкой документов и профессиональной установкой.
