Провод СИП: что это такое, где применяется и как выбрать

СИП — это самонесущий изолированный провод для воздушных линий электропередачи. Его используют для строительства и реконструкции ВЛ, ответвлений от линии к зданиям, наружного ввода электричества в частные дома, хозяйственные постройки, коммерческие и промышленные объекты.

Главное отличие СИП от обычных неизолированных проводов — наличие изоляции и конструкция, рассчитанная на подвес без отдельного несущего троса. Такой провод удобен для наружной прокладки, устойчив к погодным воздействиям и помогает повысить безопасность воздушной линии.

Важно: корректное название — провод СИП, а не «кабель СИП». В быту его часто называют кабелем, но по технической терминологии это именно самонесущий изолированный провод.

Что такое провод СИП

СИП расшифровывается как самонесущий изолированный провод. Это проводниковое изделие для передачи и распределения электроэнергии по воздуху.

В конструкции СИП обычно есть:

• токопроводящие жилы;
• изоляция;
• несущий элемент или самонесущая конструкция жил;
• внешняя защита от солнечного излучения, осадков и перепадов температуры.

Жилы чаще всего изготавливаются из алюминия или алюминиевого сплава. Изоляция выполняется из светостабилизированного полиэтилена или сшитого полиэтилена, устойчивого к ультрафиолету и атмосферным воздействиям.

СИП применяют в сетях низкого напряжения до 0,6/1 кВ, а отдельные защищенные исполнения используют для воздушных линий среднего напряжения.

Где применяется СИП

Провод СИП используют там, где нужно передать электроэнергию воздушным способом. Он подходит для населенных пунктов, частного сектора, промышленных территорий, складов, мастерских, дачных поселков и объектов инфраструктуры.

Воздушные линии электропередачи

Основная область применения СИП — строительство и реконструкция воздушных линий электропередачи. Такие линии называют ВЛИ — воздушные линии с изолированными проводами.

СИП удобен для прокладки по опорам, так как изолированные жилы снижают риск короткого замыкания при схлестывании проводов, контакте с ветками или воздействии осадков.

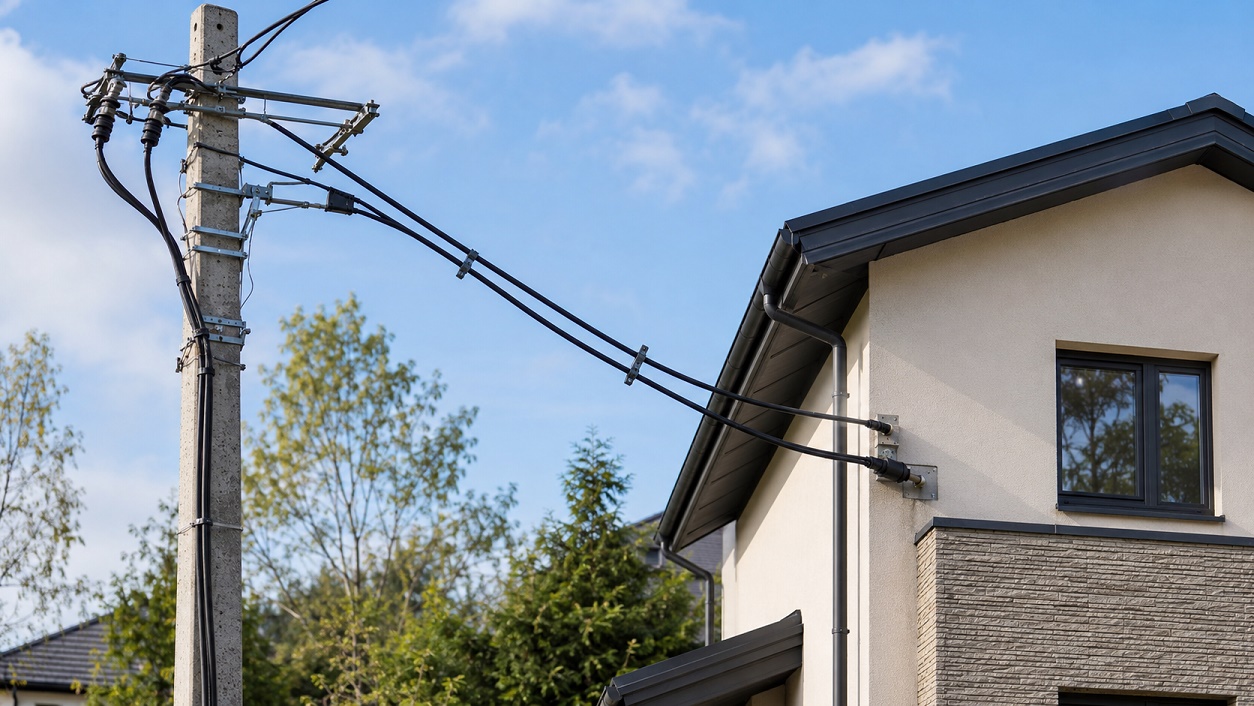

Ответвления от ВЛ к зданиям

СИП часто используют для ответвления от магистральной воздушной линии к отдельному объекту. Это может быть частный дом, гараж, баня, мастерская, склад, торговый павильон или производственное помещение.

Для такого участка важно правильно подобрать не только сам провод, но и линейную арматуру: анкерные зажимы, прокалывающие зажимы, кронштейны, крюки и крепеж.

Ввод электричества в частный дом

Для ввода питания в частный дом часто применяют СИП-4 подходящего сечения. Для однофазного подключения используют двухжильные исполнения, для трехфазного — четырехжильные.

Но выбирать СИП только по принципу «как у соседей» нельзя. Нужно учитывать выделенную мощность, количество фаз, длину линии, расчетную нагрузку, требования сетевой организации и проект электроснабжения.

Наружная прокладка по фасаду

СИП может применяться для наружной прокладки по фасаду здания, если это предусмотрено проектом и используется подходящая арматура. Провод фиксируют на кронштейнах, зажимах и специальных фасадных креплениях.

При этом СИП не является универсальным кабелем для внутренней электропроводки. Для ввода внутрь здания обычно выполняют переход на кабель, предназначенный для внутренней прокладки.

Конструкция провода СИП

Конструкция СИП зависит от марки, но базовые элементы у большинства исполнений похожи.

Токопроводящие жилы

Токопроводящие жилы передают электрическую энергию. Они могут быть алюминиевыми или выполненными из алюминиевого сплава. В зависимости от марки и назначения провод может иметь одну, две, три, четыре и более жил.

Сечение жил выбирается по расчетной нагрузке, допустимому току, длине линии и условиям эксплуатации.

Изоляция

Изоляция защищает жилы от внешней среды и снижает риск аварийных ситуаций. Для СИП важна устойчивость к ультрафиолету, озону, осадкам, ветру, перепадам температуры и механическим воздействиям при монтаже.

Повреждение изоляции во время раскатки, натяжения или крепления может сократить срок службы линии и повысить риск аварии.

Несущая жила

В некоторых марках СИП есть отдельная нулевая несущая жила. Она воспринимает основную механическую нагрузку при подвесе провода.

В других исполнениях отдельной несущей жилы нет: нагрузка распределяется между всеми жилами провода. Поэтому марку СИП выбирают с учетом схемы линии и условий монтажа.

Маркировка

Маркировка показывает тип провода, количество жил и их сечение. Например:

СИП-4 2х16 — провод СИП-4 с двумя жилами сечением 16 мм² каждая.

СИП-4 4х16 — провод СИП-4 с четырьмя жилами сечением 16 мм² каждая.

По маркировке можно понять, для какой схемы подключения подходит провод: однофазной, трехфазной, магистральной линии или ответвления.

Основные виды СИП

Разные виды СИП отличаются конструкцией, назначением, типом изоляции, наличием несущей жилы и областью применения.

СИП-1

СИП-1 имеет изолированные фазные жилы и неизолированную несущую нулевую жилу. Его применяют для воздушных линий и ответвлений в сетях до 0,6/1 кВ.

Такой провод подходит для магистральных участков и распределительных линий, где конструкция с несущей нулевой жилой соответствует проекту.

СИП-2

СИП-2 похож на СИП-1, но отличается тем, что несущая нулевая жила также имеет изоляцию. Это повышает защищенность линии и делает конструкцию более безопасной при эксплуатации.

СИП-2 используют для воздушных линий с изолированными проводами, ответвлений и распределительных сетей низкого напряжения.

СИП-3

СИП-3 — защищенный провод для воздушных линий среднего напряжения. Его применяют в сетях 20 и 35 кВ.

Это не типовое решение для ввода электричества в частный дом. СИП-3 используют в проектах электроснабжения среднего напряжения, где требуется защищенный провод соответствующего класса.

СИП-4

СИП-4 — самонесущий изолированный провод без отдельной несущей нулевой жилы. Все жилы в нем изолированы, а механическая нагрузка распределяется между ними.

Именно СИП-4 часто рассматривают для ответвлений от ВЛ к зданиям, ввода питания в частные дома и наружной прокладки по фасаду.

СИП-5

СИП-5 конструктивно близок к СИП-4, но отличается типом изоляции. В отдельных исполнениях применяется сшитый светостабилизированный полиэтилен, рассчитанный на повышенную стойкость к нагреву и внешним воздействиям.

Как выбрать СИП под задачу

Выбор СИП начинается не с цены и не с наличия на складе, а с задачи. Нужно понимать, где будет использоваться провод: на магистральной линии, ответвлении, вводе в дом, фасаде или линии среднего напряжения.

Для магистральной воздушной линии

Для магистральных ВЛИ до 1 кВ обычно рассматривают СИП-1 или СИП-2. Выбор зависит от проекта, требований сетевой организации, условий эксплуатации и конструкции линии.

Если важна повышенная защищенность несущей нулевой жилы, чаще рассматривают СИП-2.

Для ответвления к дому

Для ответвления от опоры к частному дому часто применяют СИП-4. Он удобен для наружной прокладки и ввода к зданию.

При однофазном подключении обычно требуется двухжильное исполнение. При трехфазном — четырехжильное. Но точное сечение и марку нужно определять по техническим условиям и расчету нагрузки.

Для фасадной прокладки

Для прокладки по фасаду важно учитывать не только марку СИП, но и крепеж. Провод нельзя крепить случайными хомутами, проволокой или самодельными приспособлениями.

Нужны фасадные кронштейны, анкерные зажимы, поддерживающая арматура и крепеж, совместимый с выбранным сечением.

Для линий 20 и 35 кВ

Для линий среднего напряжения используют защищенные провода соответствующего класса, например СИП-3. Такие решения выбирают только по проекту и расчетам.

Для бытового ввода от опоры к дому СИП-3 не применяют.

Как выбрать сечение СИП

Сечение СИП определяет, какую нагрузку сможет безопасно выдерживать линия. Недостаточное сечение может привести к перегреву, падению напряжения и аварийным ситуациям.

При выборе сечения учитывают:

• выделенную мощность;
• количество фаз;
• расчетный ток;
• длину линии;
• допустимое падение напряжения;
• температуру окружающей среды;
• способ подвеса и крепления;
• требования сетевой организации;
• проект электроснабжения.

Для частных домов часто встречаются решения с жилами 16 мм², но это не универсальное правило. В одних случаях такого сечения достаточно, в других требуется другое исполнение. Окончательный выбор должен опираться на расчет и технические условия.

Арматура для монтажа СИП

Провод СИП нельзя качественно смонтировать без специальной линейной арматуры. Она нужна для крепления, натяжения, ответвления и подключения провода.

Анкерные зажимы

Анкерные зажимы фиксируют СИП на конечных, угловых и ответвительных участках. Они удерживают провод под натяжением и не должны повреждать изоляцию.

Поддерживающие зажимы

Поддерживающие зажимы применяются на промежуточных опорах. Они удерживают провод в нужном положении, но не создают жесткого анкерного крепления.

Прокалывающие зажимы

Прокалывающие зажимы используют для подключения ответвлений. Они прокалывают изоляцию и создают электрический контакт без полного снятия изоляции с жилы.

Такие зажимы должны подходить по сечению и типу провода. Использовать обычные скрутки вместо них нельзя.

Кронштейны и крюки

Кронштейны, крюки и фасадные крепления служат основой для установки зажимов. Их выбирают с учетом типа основания: опора, стена здания, фасадная конструкция или другое инженерное сооружение.

Бандажная лента

Бандажная лента применяется для крепления арматуры к опорам и конструкциям, особенно когда требуется надежная фиксация без сверления или болтового крепежа.

Что входит в монтаж СИП

Монтаж СИП — это не просто натянуть провод от опоры к дому. Работы требуют подготовки, расчета и применения подходящей арматуры.

Обычно монтаж включает:

1. осмотр трассы;
2. проверку точек крепления;
3. выбор марки и сечения провода;
4. подбор арматуры;
5. установку кронштейнов и зажимов;
6. раскатку провода без повреждения изоляции;
7. натяжение линии;
8. фиксацию на опорах или фасаде;
9. устройство ответвления;
10. переход на вводной кабель, если линия заходит внутрь здания;
11. проверку соединений и креплений.

Подключение к действующей воздушной линии должны выполнять специалисты с необходимыми допусками и согласованием.

Можно ли заводить СИП внутрь дома

СИП предназначен прежде всего для наружной воздушной прокладки. Заводить его внутрь здания как обычный силовой кабель не рекомендуется.

На практике для ввода в дом обычно делают переход с СИП на кабель, предназначенный для внутренней прокладки. Например, от точки ввода или вводного устройства линия продолжается кабелем, выбранным по проекту.

Такое решение позволяет разделить наружный участок, где нужен СИП, и внутренний участок, где требуется кабель с подходящими характеристиками пожарной безопасности и условиями прокладки.

Преимущества провода СИП

СИП получил широкое применение благодаря сочетанию электрической безопасности, удобства монтажа и устойчивости к наружным условиям.

К основным преимуществам относятся:

• изолированные жилы снижают риск короткого замыкания;
• линия лучше защищена от схлестывания проводов;
• уменьшается влияние веток, осадков и ветра;
• проще выполнять ответвления к зданиям;
• снижается риск несанкционированных подключений;
• линия выглядит аккуратнее на опорах и фасадах;
• провод подходит для длительной эксплуатации на открытом воздухе;
• монтаж часто быстрее, чем у классических неизолированных ВЛ.

Ограничения и риски

Несмотря на преимущества, СИП нельзя использовать без учета ограничений.

Основные ограничения:

• требуется правильный выбор марки;
• нужно рассчитывать сечение;
• необходима специальная арматура;
• нельзя повреждать изоляцию при монтаже;
• нельзя применять обычные скрутки;
• нельзя использовать СИП как универсальный кабель для внутренних линий;
• подключение к ВЛ требует согласования и допуска.

Если выбрать неподходящий провод или арматуру, возможны перегрев, плохой контакт, повреждение изоляции, обрыв линии, аварийное отключение и отказ в приемке подключения.

Частые ошибки при выборе и монтаже СИП

Выбор сечения без расчета

Одна из главных ошибок — покупать провод только по популярной маркировке. Например, СИП-4 2х16 действительно часто используют для вводов, но это не означает, что он подходит для любой мощности и любой длины линии.

Использование неподходящей арматуры

Зажимы, кронштейны и крепления должны соответствовать марке и сечению провода. Неподходящая арматура может повредить изоляцию или не обеспечить надежную фиксацию.

Соединение скруткой

СИП нельзя соединять скруткой. Для ответвлений и подключений используют специальные прокалывающие, соединительные и анкерные элементы.

Повреждение изоляции при протяжке

При раскатке провод нельзя тянуть по земле, острым краям, металлическим конструкциям или веткам. Поврежденная изоляция снижает безопасность линии.

Прямой ввод внутрь здания

СИП не следует использовать как замену кабелю для внутренней электропроводки. Для внутреннего участка нужен кабель, рассчитанный на такие условия прокладки.

СИП или обычный кабель: что выбрать

СИП и силовой кабель решают разные задачи. СИП используют для воздушной наружной линии, а кабель — для внутренней, подземной или иной прокладки в зависимости от его марки.

Если нужно сделать воздушное ответвление от опоры к дому, чаще рассматривают СИП. Если нужно выполнить внутреннюю проводку или участок после ввода в здание, выбирают подходящий силовой кабель.

Как понять, какой СИП нужен

Перед покупкой провода нужно ответить на несколько вопросов:

1. Для чего нужен СИП: магистраль, ответвление, ввод, фасад?
2. Какое напряжение линии?
3. Однофазное или трехфазное подключение?
4. Какая выделенная мощность?
5. Какая длина участка?
6. Какие требования указаны в технических условиях?
7. Где будет проходить линия?
8. Какая арматура потребуется?
9. Нужен ли переход на внутренний кабель?
10. Кто будет выполнять подключение?

Если есть сомнения, лучше подбирать СИП по проекту или с помощью специалиста. Ошибка в выборе может привести не только к лишним расходам, но и к проблемам с безопасностью.

FAQ

Чем СИП отличается от обычного провода?

СИП имеет изолированные жилы и рассчитан на воздушную прокладку с самонесущей конструкцией. Обычные неизолированные провода не имеют такой защиты и требуют других условий эксплуатации.

Почему СИП часто называют кабелем?

Так сложилось в бытовой речи. Но технически СИП — это провод, а не кабель. Правильное название: самонесущий изолированный провод.

Какой СИП выбрать для частного дома?

Для частных домов часто используют СИП-4, но окончательный выбор зависит от технических условий, мощности, количества фаз, длины линии и требований сетевой организации.

Что означает СИП-4 2х16?

Это СИП-4 с двумя жилами сечением 16 мм² каждая. Такое исполнение часто рассматривают для однофазного ответвления.

Что означает СИП-4 4х16?

Это СИП-4 с четырьмя жилами сечением 16 мм² каждая. Такое исполнение может использоваться для трехфазного подключения.

Можно ли соединять СИП скруткой?

Нет. Для соединения и ответвления используют специальные зажимы, рассчитанные на конкретное сечение и условия эксплуатации.

Можно ли прокладывать СИП по фасаду?

Да, если это предусмотрено проектом и используется подходящая фасадная арматура. Крепить провод случайными хомутами или проволокой нельзя.

Можно ли заводить СИП в щит внутри дома?

Обычно делают переход с СИП на кабель, предназначенный для внутренней прокладки. Решение зависит от проекта и схемы ввода.

Какой срок службы у СИП?

Срок службы зависит от производителя, марки, условий эксплуатации и качества монтажа. Для современных проводов СИП обычно закладывается длительный срок эксплуатации при соблюдении требований к монтажу и нагрузке.

Что делать перед покупкой СИП

Перед покупкой провода желательно пройти простой чек-лист:

1. Получить технические условия на подключение.
2. Уточнить количество фаз.
3. Определить выделенную мощность.
4. Рассчитать нагрузку.
5. Проверить длину воздушного участка.
6. Выбрать подходящую марку СИП.
7. Рассчитать сечение жил.
8. Подобрать анкерные, поддерживающие и прокалывающие зажимы.
9. Проверить необходимость перехода на внутренний кабель.
10. Согласовать подключение со специалистами.

Такой подход помогает избежать ошибок, лишних затрат и проблем при приемке линии.

Вывод

Провод СИП — практичное решение для воздушных линий электропередачи, ответвлений от ВЛ и наружного ввода электричества в здания. Он удобен в монтаже, устойчив к погодным условиям и безопаснее неизолированных проводов.

Для магистральных линий обычно рассматривают СИП-1 или СИП-2, для ответвлений и вводов в частные дома — СИП-4, для линий среднего напряжения — СИП-3. Но выбирать провод нужно не только по марке, а по задаче: напряжению, количеству фаз, нагрузке, длине линии, условиям монтажа и требованиям сетевой организации.

Чтобы линия работала надежно, важно использовать подходящее сечение, качественную арматуру и выполнять монтаж по проекту.
