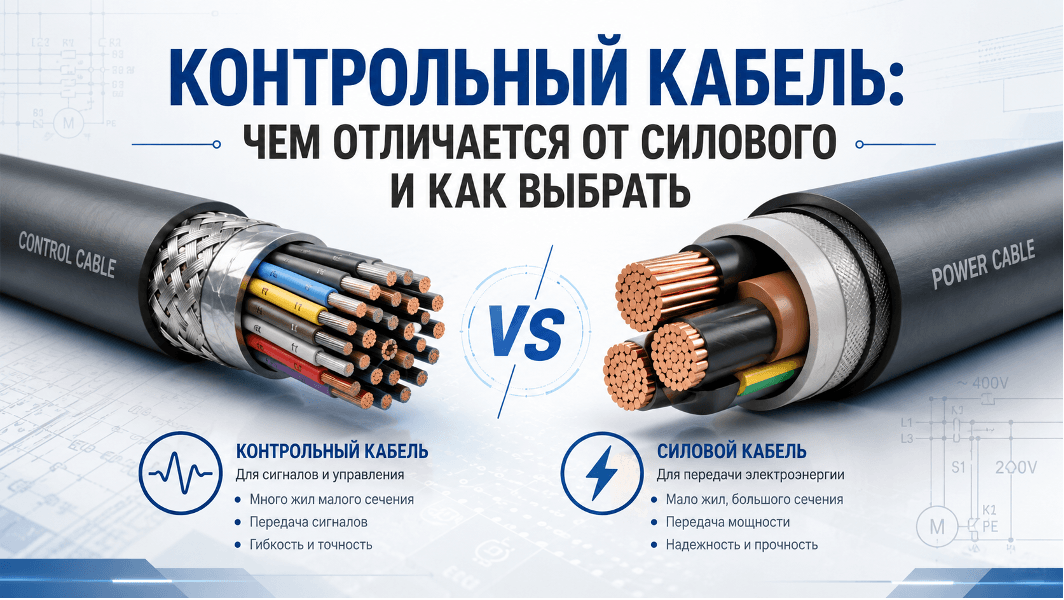

Контрольный кабель: чем отличается от силового и как выбрать

Контрольный кабель применяют не для основной передачи мощности, а для цепей управления, контроля, сигнализации и подключения оборудования. При выборе важны число жил, сечение, экран, броня, оболочка, пожарное и климатическое исполнение. Ошибка в подборе может привести к помехам, сбоям сигналов, повреждению линии или простою оборудования.

Что такое контрольный кабель

Контрольный кабель — это кабель для цепей управления, контроля, сигнализации, автоматики, подключения приборов, аппаратов, щитов и распределительных устройств. Его задача — передавать управляющие, контрольные и сигнальные цепи между оборудованием, а не питать мощную нагрузку как силовой кабель.

В нормативной базе контрольные кабели выделяются как отдельная группа. Например, ГОСТ 1508-78 распространяется на контрольные кабели с медными или алюминиевыми жилами, с резиновой или пластмассовой изоляцией, а для ряда марок указывается применение для неподвижного присоединения к электрическим приборам, аппаратам и распределительным устройствам. Для некоторых контрольных кабелей в справочных данных указывается номинальное переменное напряжение до 660 В или постоянное до 1000 В, но конкретные параметры всегда нужно проверять по марке, паспорту и проекту.

На практике контрольный кабель выбирают не «по запасу», а по функции цепи. Для автоматики важна корректная передача сигнала, для сигнализации — надежность линии, для щитового оборудования — удобство подключения, для промышленных объектов — стойкость к условиям трассы, механическим воздействиям, помехам, пожароопасности и климату.

Назначение в системах управления

В системах управления контрольный кабель соединяет датчики, кнопки, реле, контроллеры, исполнительные механизмы, шкафы автоматики, приборы контроля и распределительные устройства. Через него могут передаваться команды, сигналы состояния, цепи блокировки, аварийные сигналы, данные от приборов и другие цепи, которые обеспечивают работу оборудования.

Главное отличие от силовой линии — не в том, что кабель «слабее», а в его назначении. Контрольный кабель обслуживает управление и контроль процесса. Если неправильно выбрать число жил, сечение, экран или исполнение, оборудование может работать нестабильно: сигнал будет искажаться, цепь окажется незащищенной, а ремонт потребует остановки участка.

Где применяется

Контрольные кабели применяются в щитовом оборудовании, системах автоматики, сигнализации, промышленном управлении, инженерных системах зданий, распределительных устройствах, производственных линиях, насосных станциях, вентиляции, энергетических объектах и других местах, где нужно подключить цепи контроля и управления.

Типовые сценарии применения:

• соединение шкафов управления с датчиками и исполнительными механизмами;
• подключение приборов контроля и измерения;
• линии сигнализации и блокировок;
• цепи управления в распределительных устройствах;
• кабельные соединения внутри промышленных объектов;
• прокладка между щитами, аппаратами и оборудованием;
• подключение линий, где важны экран, броня, пожарное или климатическое исполнение.

Чем контрольный кабель отличается от силового

Контрольный и силовой кабель нельзя взаимозаменять без проверки проекта. Они могут быть внешне похожи: иметь изоляцию, оболочку, броню, защитный шланг, разные сечения и исполнения. Но их функция в электрической системе разная. Силовой кабель передает электрическую энергию к нагрузке, а контрольный кабель передает сигналы управления, контроля и сигнализации.

Краткое сравнение:

• контрольный кабель работает в цепях управления, контроля, автоматики и сигнализации;
• силовой кабель работает в питающих цепях и передает энергию к нагрузке;
• контрольный кабель часто имеет больше жил для сложных схем подключения;
• силовой кабель выбирают по току нагрузки, напряжению, способу прокладки и условиям эксплуатации;
• контрольный кабель выбирают по схеме управления, числу цепей, помехам, экрану, броне и исполнению.

Назначение

Назначение — главный критерий отличия. Контрольный кабель нужен, чтобы связать элементы управления и контроля: датчик сообщает состояние, кнопка передает команду, реле включает цепь, сигнализация отправляет тревожный сигнал, шкаф автоматики получает данные.

Силовой кабель решает другую задачу: передает электрическую энергию к электродвигателю, оборудованию, распределительному щиту, установке или другой нагрузке. Если использовать контрольный кабель вместо силового без расчета, можно получить перегрев, повреждение линии и нарушение требований проекта.

Нагрузка

Силовой кабель подбирают по рабочему току, мощности нагрузки, напряжению, допустимому нагреву, способу прокладки и условиям короткого замыкания. Для него критична способность безопасно передавать энергию.

Контрольный кабель подбирают по цепи управления. Здесь важнее не только ток, но и количество цепей, схема подключения, помеховая обстановка, длина трассы, условия монтажа, наличие экрана и механическая защита. Поэтому выражение «возьмем любой кабель с подходящими жилами» для автоматики опасно: кабель должен соответствовать именно задаче управления.

Конструкция

Конструкция контрольного кабеля может включать токопроводящие жилы, изоляцию жил, поясную изоляцию, экран, броню, оболочку, защитный шланг и специальные исполнения. Конкретный состав зависит от марки. Например, в маркировках КВБбШв, КВБбШвнг(А), КВБШвнг(А)-ХЛ отражаются принадлежность к контрольным кабелям, тип изоляции и оболочки, наличие брони, пожарное или климатическое исполнение.

Для силовых кабелей конструкция ориентирована на передачу мощности и стойкость к нагрузкам питающих цепей. У контрольного кабеля большее значение часто имеют число жил, удобство подключения к клеммам, защита от помех и соответствие схеме управления.

Количество жил

Контрольные кабели часто выбирают по большому числу жил, потому что одна линия может обслуживать несколько цепей управления, сигнализации или контроля. Число жил зависит от схемы подключения: сколько сигналов нужно передать, есть ли резервные жилы, какие цепи идут вместе, как выполнена коммутация в шкафу.

Силовой кабель обычно подбирают по количеству фаз, нулевому и защитному проводнику, а также требованиям сети. У него меньше вариантов по логике схемы, зато выше значение сечения и допустимой нагрузки.

Как выбрать контрольный кабель

Выбор контрольного кабеля начинается с проекта или схемы подключения. Нужно понять, какие цепи передаются, где проходит трасса, есть ли электромагнитные помехи, нужна ли броня, какие требования по пожарной безопасности, температуре, прокладке и оболочке.

Практический порядок выбора:

• определить назначение цепи: управление, контроль, сигнализация, автоматика;
• посчитать число жил по схеме подключения;
• выбрать сечение жил по требованиям цепи и оборудования;
• оценить помеховую обстановку и необходимость экрана;
• определить риск механических повреждений и необходимость брони;
• выбрать изоляцию, оболочку и исполнение;
• проверить соответствие марки проекту, сертификатам и условиям объекта;
• уточнить наличие, цену и возможность поставки нужной длины.

По числу жил

Число жил выбирают по схеме подключения. Если нужно подключить несколько сигналов, кнопок, датчиков, реле или цепей блокировки, количество жил должно покрывать все рабочие цепи. В проектах часто закладывают резервные жилы, чтобы в будущем можно было подключить дополнительный сигнал или заменить поврежденную жилу без полной замены кабеля.

Ошибка — выбирать кабель только по минимальному числу жил. На этапе монтажа может выясниться, что не хватает одной-двух цепей, а заменить трассу уже сложно. Поэтому снабженцу важно сверять заказ не только с названием кабеля, но и с полной спецификацией: марка, число жил, сечение, исполнение, длина, наличие экрана и брони.

По сечению

Сечение жилы выбирается по цепи управления, длине линии, условиям подключения и требованиям оборудования. Для контрольных кабелей не стоит автоматически брать большое сечение «с запасом»: его сложнее заводить в клеммы, труднее укладывать в шкафу, а стоимость линии растет. Но слишком малое сечение тоже недопустимо, если оно не соответствует проекту или условиям эксплуатации.

В щитовом оборудовании важны удобство разделки, надежный контакт в клеммах, маркировка жил и аккуратная укладка. Для длинных трасс дополнительно учитывают падение напряжения в цепях и устойчивость сигнала. Итоговое сечение должно соответствовать проектной документации и требованиям подключаемого оборудования.

По экрану

Экран нужен там, где контрольная линия может подвергаться электромагнитным помехам. Источниками помех могут быть силовые кабели, электродвигатели, частотные преобразователи, мощное промышленное оборудование, щиты, пусковые устройства и длинные параллельные трассы. Экран снижает влияние внешних наводок на сигнальные и управляющие цепи.

Экран может выполняться разными способами, например в виде фольги, медной ленты или других конструктивных решений в зависимости от марки кабеля. Важно понимать: экран не делает линию «неуязвимой для любых помех». Он работает правильно только при грамотном подключении, соблюдении схемы заземления и правильной прокладке трассы.

По броне

Броня нужна для механической защиты кабеля. Ее выбирают, если трасса проходит в условиях, где возможны повреждения: производственные зоны, кабельные сооружения, участки с риском ударов, прокладка в земле или местах, где кабель может испытывать внешние воздействия. Для таких условий рассматривают бронированные марки, например КВБбШв и исполнения на его основе.

Броня защищает кабель от механических рисков, но не заменяет правильную прокладку и соблюдение норм монтажа. Если кабель идет по сложной трассе, важно учитывать не только наличие брони, но и способ крепления, радиус изгиба, защиту вводов, проходы через стены, лотки, трубы и места возможного воздействия.

По оболочке и исполнению

Оболочка защищает кабель от внешней среды, а исполнение показывает дополнительные свойства: пожарные, климатические, дымо- и газовыделение, стойкость к условиям прокладки. В коммерческом подборе часто встречаются обозначения нг(А), LS, ХЛ и другие варианты. Они важны не для «красоты маркировки», а для соответствия условиям объекта.

Исполнение нг(А) связано с ограничением распространения горения при групповой прокладке. LS указывает на пониженное дымо- и газовыделение. ХЛ применяют для холодного климата и низких температур эксплуатации, если это предусмотрено конкретной маркой и документацией. Точные характеристики нужно проверять в карточке товара, сертификате и техническом описании.

Когда нужен экранированный контрольный кабель

Экранированный контрольный кабель нужен, если линия управления или сигнализации проходит рядом с источниками электромагнитных помех. Это особенно важно для промышленной автоматики, щитового оборудования, линий от датчиков, приборов контроля и объектов, где рядом идут силовые кабели или работает мощное электрооборудование.

Экран стоит рассматривать, если:

• контрольный кабель идет параллельно силовым линиям;
• рядом работают электродвигатели, пускатели, преобразователи частоты;
• линия длинная и чувствительная к наводкам;
• передаются слабые сигналы от датчиков или приборов;
• объект связан с автоматикой, диспетчеризацией, сигнализацией;
• проект прямо требует экранированное исполнение.

При этом экран нужно правильно подключать. Если экран есть, но не заземлен по принятой схеме или подключен с ошибками, защита от помех может работать хуже ожидаемого. Поэтому выбор экранированного кабеля должен идти вместе с проектным решением по прокладке и подключению.

Когда нужен бронированный контрольный кабель

Бронированный контрольный кабель выбирают, когда есть риск механического повреждения. Это актуально для промышленных объектов, наружных участков, кабельных трасс в земле, производственных помещений, технических зон, мест с движением оборудования, лотков, шахт, проходов и участков, где кабель может быть задет инструментом или конструкцией.

Бронированные марки, такие как КВБбШв и КВБбШвнг(А), применяют там, где нужна дополнительная защита линии управления и контроля. В маркировке КВБбШв буква «К» указывает на контрольный кабель, «В» — на ПВХ-изоляцию, «Бб» — на броню из стальных лент без подушки, «Шв» — на защитный шланг из ПВХ. Для вариантов нг(А) учитывают пожарное исполнение, а для ХЛ — климатические условия. Расшифровку конкретной марки нужно сверять с документацией производителя и карточкой товара.

Броня особенно важна, если линия дорого стоит в ремонте. Повреждение контрольного кабеля может остановить управление оборудованием, сигнализацию или часть технологического процесса. Поэтому экономия на броне оправдана не всегда: если трасса сложная, лучше заранее заложить механическую защиту.

Цена контрольного кабеля: от чего зависит

Цена контрольного кабеля зависит от конструкции и условий поставки. Нельзя сравнивать только стоимость за метр без учета марки, числа жил, сечения, экрана, брони и исполнения. Два кабеля с похожим названием могут отличаться по назначению, материалам и области применения.

На цену влияют:

• марка кабеля;
• материал токопроводящих жил;
• число жил;
• сечение каждой жилы;
• наличие экрана;
• наличие брони;
• тип изоляции и оболочки;
• исполнение нг(А), LS, ХЛ и другие свойства;
• требуемая длина;
• наличие на складе;
• сертификаты и соответствие проекту;
• условия поставки на объект.

Для снабженца важно запрашивать цену по полной спецификации. Формулировка «нужен контрольный кабель» слишком общая. Корректный запрос должен включать марку, количество жил, сечение, исполнение, длину, требования к экрану или броне, объект и желаемые сроки поставки. Так меньше риск получить неподходящий аналог.

Ошибки выбора

Самая частая ошибка — путать контрольный кабель с силовым. Если цепь относится к управлению, контролю или сигнализации, подбирать ее нужно по соответствующим требованиям, а не по логике питающего кабеля. И наоборот: контрольный кабель не должен использоваться как замена силовому для передачи мощности без проектного решения.

Типовые ошибки при выборе:

• выбирают кабель без схемы подключения;
• не проверяют число жил и не закладывают резерв;
• берут неподходящее сечение для клемм и длины линии;
• игнорируют электромагнитные помехи и не используют экран там, где он нужен;
• выбирают небронированный кабель для сложной механической трассы;
• не учитывают пожарное исполнение при групповой прокладке;
• не проверяют климатическое исполнение для холодных условий;
• ориентируются только на цену за метр;
• заменяют марку аналогом без согласования;
• не проверяют сертификаты и соответствие проектной документации.

Последствия таких ошибок могут быть серьезными: ложные сигналы, нестабильная работа автоматики, повреждение линии, сложный поиск неисправности, простой оборудования и дополнительные расходы на замену кабеля.

Чек-лист для снабженца и проектировщика

Перед заказом контрольного кабеля полезно пройти короткий чек-лист. Он помогает уточнить задачу и не потерять важные параметры в заявке.

Проверьте перед покупкой:

• для какой цепи нужен кабель: управление, контроль, сигнализация, автоматика;
• какая марка указана в проекте или спецификации;
• сколько жил требуется по схеме;
• нужно ли резервное количество жил;
• какое сечение указано для каждой жилы;
• есть ли рядом источники помех;
• нужен ли экран;
• есть ли риск механического повреждения трассы;
• нужна ли броня;
• какие требования к оболочке и изоляции;
• требуется ли исполнение нг(А), LS, ХЛ или другое;
• где будет прокладка: в помещении, на промышленном объекте, в земле, в лотке, на улице;
• какая длина нужна с учетом запаса на разделку и вводы;
• нужны ли сертификаты и документы для объекта;
• есть ли требование по конкретному производителю или заводу;
• нужно ли уточнить наличие и цену по заявке.

Для проектировщика главный ориентир — функция цепи и условия эксплуатации. Для снабженца — полная спецификация и соответствие поставки проекту. Для монтажника — удобство разделки, маркировка жил, корректная прокладка и сохранение защитных свойств кабеля на всей трассе.

Вопросы-ответы

Для чего нужен контрольный кабель?

Контрольный кабель нужен для цепей управления, контроля, сигнализации, автоматики и подключения оборудования. Он соединяет приборы, аппараты, датчики, реле, шкафы управления и распределительные устройства. Его не выбирают как основной кабель для передачи мощности к нагрузке.

Чем контрольный кабель отличается от силового?

Контрольный кабель передает сигналы управления и контроля, а силовой кабель передает электрическую энергию к оборудованию. У контрольного кабеля важны число жил, схема подключения, экран, броня и помехозащищенность. У силового кабеля главный расчет связан с током нагрузки, мощностью и питающей сетью.

Когда нужен экранированный контрольный кабель?

Экранированный кабель нужен, если линия проходит рядом с источниками электромагнитных помех: силовыми кабелями, электродвигателями, частотными преобразователями, пусковой аппаратурой или промышленным оборудованием. Экран снижает влияние помех, но должен быть правильно подключен.

Когда нужен бронированный контрольный кабель?

Броня нужна при риске механических повреждений: на промышленных объектах, сложных трассах, участках прокладки в земле, технических зонах, лотках и местах, где кабель может быть задет. Бронированные марки помогают защитить линию управления от внешних воздействий.

Что означает нг(А) в маркировке?

нг(А) указывает на исполнение, связанное с нераспространением горения при групповой прокладке по установленной категории. Такое исполнение выбирают для объектов, где важны требования пожарной безопасности. Конкретные свойства нужно проверять по документации на марку.

Что означает ХЛ в контрольном кабеле?

ХЛ — климатическое исполнение для холодных условий. Такие кабели выбирают, если трасса или объект предполагает эксплуатацию при низких температурах. Перед покупкой нужно проверить температурный диапазон конкретной марки и соответствие условиям проекта.

Можно ли заменить одну марку контрольного кабеля другой?

Можно только после проверки характеристик и согласования с проектом. Аналог должен соответствовать числу жил, сечению, экрану, броне, оболочке, пожарному и климатическому исполнению. Замена только по похожему названию может привести к ошибке.

От чего зависит цена контрольного кабеля?

Цена зависит от марки, числа жил, сечения, материала жил, наличия экрана, брони, типа оболочки, исполнения, длины, наличия на складе и требований к документам. Поэтому цену лучше запрашивать по полной спецификации, а не по общему названию.

Вывод

Контрольный кабель выбирают для цепей управления, контроля, сигнализации, автоматики и подключения оборудования. Его главное отличие от силового кабеля — назначение: он передает не основную мощность, а управляющие и контрольные сигналы. Поэтому при выборе важны не только сечение и длина, но и число жил, экран, броня, оболочка, пожарное и климатическое исполнение.

Для щитового оборудования и промышленных объектов нужно начинать с проекта: определить цепь, условия трассы, помехи, требования к защите и исполнению. Если рядом есть силовые линии или источники наводок, может потребоваться экран. Если есть риск механического повреждения — броня. Если объект предъявляет требования к пожарной безопасности или холодному климату, важно правильно выбрать исполнение.

Кабель контрольный стоит подбирать по полной спецификации: марка, число жил, сечение, экран, броня, оболочка, исполнение, длина и документы. Такой подход снижает риск ошибок, упрощает монтаж и помогает обеспечить стабильную работу систем управления, контроля и сигнализации.
