Как определить сечение кабеля по диаметру жилы

Сечение кабеля можно определить по диаметру токопроводящей жилы: для круглой однопроволочной жилы используют формулу S = π × d² / 4, где S — сечение в мм², а d — диаметр жилы в мм. Диаметр измеряют только по металлу, без изоляции и наружной оболочки.

Для гибкого многопроволочного кабеля измеряют диаметр одной проволоки, считают ее площадь и умножают результат на количество проволок в жиле. Расчет по диаметру помогает быстро проверить кабель перед покупкой или монтажом, но не заменяет проверку маркировки, документов, электрического сопротивления и допустимой токовой нагрузки.

Что такое сечение кабеля и зачем его проверять

Сечение кабеля — это площадь поперечного среза токопроводящей жилы. Его указывают в квадратных миллиметрах: 1,5 мм², 2,5 мм², 4 мм², 6 мм², 10 мм², 16 мм², 25 мм² и так далее.

От сечения зависит, какой ток сможет безопасно проходить по жиле. Чем меньше сечение при той же нагрузке, тем выше электрическое сопротивление проводника и тем сильнее он нагревается. Если использовать кабель с недостаточным сечением, возможны перегрев, повреждение изоляции, срабатывание автомата или аварийная ситуация.

Проверка сечения нужна, когда:

• кабель покупают для электромонтажа;
• нужно проверить соответствие маркировке;
• есть сомнения в качестве продукции;
• требуется принять партию кабеля на объекте;
• нужно подобрать провод для ремонта, подключения оборудования или сборки щита.

Важно понимать: расчет по диаметру дает геометрическую оценку. Для ответственного монтажа дополнительно проверяют марку кабеля, материал жилы, способ прокладки, допустимый ток, документы и требования проекта.

Что именно нужно измерять

Для расчета сечения измеряют не весь кабель, а только металлическую токопроводящую жилу. Изоляция, оболочка, заполнители и защитные слои в расчет не входят.

Если кабель многожильный, например ВВГнг 3×2,5, каждая жила имеет свое сечение 2,5 мм². В этом случае измеряют одну отдельную токопроводящую жилу, а не общий диаметр кабеля.

Если жила гибкая и состоит из множества тонких проволок, измерять наружный диаметр всей скрутки нельзя. Между проволоками есть зазоры, поэтому расчет получится завышенным. Для гибкого провода считают сечение одной проволоки и умножают его на количество проволок.

Формула расчета сечения по диаметру

Для круглой однопроволочной жилы сечение рассчитывают по формуле:

Где:

• S — сечение жилы, мм²;
• π — число пи, примерно 3,14;
• d — диаметр жилы, мм.

Для быстрого расчета можно использовать упрощенную запись:

S = 0,785 × d²

Например, если диаметр жилы равен 1,78 мм:

S = 0,785 × 1,78² = 2,49 мм²

Ближайшее стандартное сечение — 2,5 мм².

Обратная формула: как узнать диаметр по сечению

Иногда нужно проверить, каким примерно должен быть диаметр круглой жилы при известном сечении. Для этого используют обратную формулу:

d = √(4S / π)

Где:

• d — расчетный диаметр жилы, мм;
• S — известное сечение, мм².

Например, для сечения 2,5 мм²:

d = √(4 × 2,5 / 3,14) ≈ 1,78 мм

Такой расчет помогает быстро понять, соответствует ли измеренный диаметр заявленному номиналу.

Как измерить диаметр жилы

Перед измерением убедитесь, что кабель не находится под напряжением. Затем аккуратно снимите изоляцию с небольшого участка, не повреждая металл жилы.

Диаметр лучше измерять в нескольких местах, особенно если жила мягкая, овальная или слегка деформирована. После этого берут среднее значение и подставляют его в формулу.

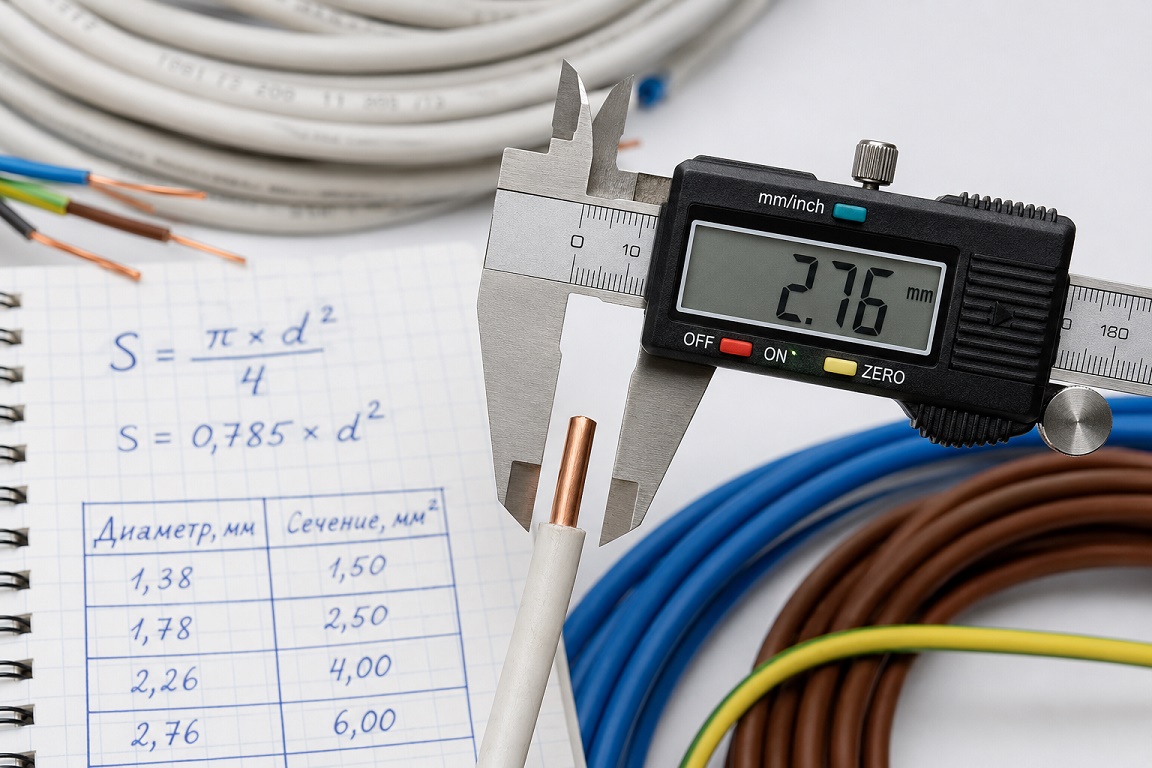

Измерение штангенциркулем

Штангенциркуль — самый удобный инструмент для быстрой проверки диаметра жилы.

Порядок действий:

1. Зачистите участок кабеля.
2. Расположите жилу между губками штангенциркуля.
3. Слегка сомкните губки без сильного давления.
4. Считайте значение диаметра.
5. Повторите измерение в 2–3 местах.
6. Рассчитайте средний диаметр.
7. Подставьте его в формулу.

Не сжимайте жилу слишком сильно. Мягкую медь можно деформировать, и измерение получится неточным.

Измерение микрометром

Микрометр используют, когда нужна более высокая точность. Он особенно полезен для тонких жил и отдельных проволок гибкого кабеля.

При измерении микрометром важно не пережимать проволоку. Если проволока деформируется, диаметр уменьшится, а расчетное сечение получится ниже реального.

Измерение линейкой через намотку

Если под рукой нет штангенциркуля или микрометра, можно использовать приблизительный способ с намоткой.

Порядок действий:

1. Возьмите зачищенную жилу.
2. Намотайте ее виток к витку на карандаш, ручку или отвертку.
3. Сделайте 10–20 плотных витков.
4. Измерьте общую ширину намотки линейкой.
5. Разделите ширину на количество витков.

Пример: 20 витков заняли 35,6 мм.

Диаметр одной жилы:

35,6 / 20 = 1,78 мм

Сечение:

S = 0,785 × 1,78² = 2,49 мм²

Ближайший номинал — 2,5 мм².

Метод с намоткой подходит только для ориентировочной бытовой проверки. Для приемки кабеля на объекте лучше использовать штангенциркуль, микрометр и документы на продукцию.

Таблица соответствия диаметра и сечения жилы

Ниже приведены расчетные значения для круглой однопроволочной жилы. Таблица помогает быстро сравнить измеренный диаметр с ближайшим стандартным сечением.

Эти значения рассчитаны по формуле площади круга. Для гибких многопроволочных жил таблицу нельзя применять напрямую к наружному диаметру скрутки.

Примеры расчета сечения кабеля

Ниже — несколько практических примеров, которые показывают, как определить сечение по измеренному диаметру.

Пример 1. Диаметр жилы 1,38 мм

Дано:

• диаметр жилы — 1,38 мм.

Расчет:

S = 0,785 × 1,38² = 1,49 мм²

Вывод: ближайшее стандартное сечение — 1,5 мм².

Пример 2. Диаметр жилы 1,78 мм

Дано:

• диаметр жилы — 1,78 мм.

Расчет:

S = 0,785 × 1,78² = 2,49 мм²

Вывод: ближайшее стандартное сечение — 2,5 мм².

Пример 3. Диаметр жилы 2,76 мм

Дано:

• диаметр жилы — 2,76 мм.

Расчет:

S = 0,785 × 2,76² = 5,98 мм²

Вывод: ближайшее стандартное сечение — 6 мм².

Пример 4. Диаметр жилы 5,6 мм

Дано:

• диаметр жилы — 5,6 мм.

Расчет:

S = 0,785 × 5,6² = 24,6 мм²

Вывод: ближайшее стандартное сечение — 25 мм².

Как рассчитать сечение гибкого многопроволочного кабеля

Гибкая жила состоит из нескольких тонких проволок. Такие жилы используют в проводах и кабелях, где важна гибкость: для подключения оборудования, переносок, удлинителей, щитов, станков, подвижных механизмов.

Сечение гибкой жилы считают не по наружному диаметру всей скрутки, а по сумме сечений отдельных проволок.

Формула:

Sобщ = N × π × d² / 4

Или проще:

Sобщ = N × 0,785 × d²

Где:

• Sобщ — общее сечение жилы, мм²;
• N — количество проволок;
• d — диаметр одной проволоки, мм.

Пример расчета гибкой жилы

Дано:

• количество проволок — 19;
• диаметр одной проволоки — 0,30 мм.

Сначала считаем сечение одной проволоки:

S1 = 0,785 × 0,30² = 0,071 мм²

Затем умножаем на количество проволок:

Sобщ = 19 × 0,071 = 1,35 мм²

Ближайшее стандартное сечение — 1,5 мм².

Почему расчетное сечение может отличаться от маркировки

На кабеле указывают номинальное сечение. Например, маркировка 3×2,5 означает, что в кабеле три токопроводящие жилы номинальным сечением 2,5 мм².

Но номинальное сечение не всегда полностью совпадает с расчетной геометрической площадью, полученной штангенциркулем. На практике учитываются:

• материал жилы;
• класс гибкости;
• конструкция жилы;
• допустимое электрическое сопротивление;
• требования стандарта;
• технологические допуски производителя.

Поэтому измерение диаметра — это способ первичной проверки. Окончательный вывод о соответствии кабеля лучше делать по маркировке, паспорту, сертификату, требованиям стандарта и, если нужно, по результатам измерения сопротивления жилы.

Номинальное и фактическое сечение: в чем разница

Номинальное сечение — это значение, которое указывают в маркировке и используют для выбора кабеля, расчета линии и подбора оборудования.

Фактическое геометрическое сечение — это площадь, которую можно рассчитать по измеренному диаметру жилы.

Эти значения могут немного отличаться. Само по себе небольшое расхождение не всегда означает брак. Важнее проверить, соответствует ли кабель требованиям по электрическому сопротивлению, материалу, конструкции и назначению.

Например, жила с маркировкой 2,5 мм² может дать расчетное значение около 2,45–2,50 мм² в зависимости от точности измерения, формы жилы и инструмента. Но если расчет показывает заметно меньшее значение, это повод перепроверить кабель и запросить документы.

Как сечение связано с сопротивлением, нагревом и токовой нагрузкой

Сечение жилы напрямую связано с электрическим сопротивлением. Чем меньше площадь проводника, тем выше сопротивление на той же длине кабеля.

Связь можно представить так:

меньше сечение → выше сопротивление → больше нагрев → выше риск повреждения изоляции

Именно поэтому кабель нельзя выбирать только по приблизительному диаметру. Для безопасной эксплуатации учитывают:

• мощность подключаемой нагрузки;
• расчетный ток;
• материал жилы — медь или алюминий;
• способ прокладки;
• количество нагруженных жил;
• температуру окружающей среды;
• длину линии;
• допустимое падение напряжения;
• номинал защитного автомата;
• требования проекта и нормативных документов.

Если кабель выбран неправильно, линия может перегреваться даже при внешне нормальном состоянии изоляции.

Частые ошибки при определении сечения

Что делать, если сечение меньше заявленного

Если расчет показал, что сечение меньше указанного в маркировке, не делайте вывод по одному измерению. Сначала исключите ошибку.

Порядок действий:

1. Проверьте, что измеряли именно металлическую жилу без изоляции.
2. Повторите измерение в нескольких местах.
3. Убедитесь, что жила не была сплющена инструментом.
4. Для гибкой жилы пересчитайте сечение через отдельные проволоки.
5. Сравните результат с ближайшим стандартным номиналом.
6. Проверьте маркировку на оболочке кабеля.
7. Запросите паспорт, сертификат или декларацию.
8. Для ответственной линии проверьте электрическое сопротивление жилы.
9. Не используйте сомнительный кабель на нагруженных участках без дополнительной проверки.

Если отклонение большое, кабель лучше не применять до подтверждения его характеристик.

Как проверить кабель перед покупкой или монтажом

Перед покупкой или приемкой кабеля полезно проверить не только диаметр жилы, но и другие параметры.

Такая проверка снижает риск купить кабель с неподходящими характеристиками.

Как выбрать кабель после расчета сечения

После того как вы определили примерное сечение по диаметру, не стоит сразу использовать кабель в линии. Сначала нужно понять, подходит ли он под задачу.

Учитывайте:

для чего используется линия: освещение, розетки, электроплита, ввод, оборудование; какая мощность будет подключена; какой ток будет проходить по кабелю; какая жила используется — медная или алюминиевая; как будет проложен кабель: открыто, в трубе, в штробе, в земле, в лотке; какая длина линии; какой автомат защиты установлен; есть ли требования проекта.

Для бытовых линий часто встречаются сечения 1,5 мм² для освещения и 2,5 мм² для розеточных групп, но это не универсальное правило. Окончательный выбор должен учитывать расчет нагрузки и условия прокладки.

FAQ

Можно ли точно определить сечение кабеля по диаметру?

По диаметру можно рассчитать геометрическое сечение жилы. Это хороший способ первичной проверки, но не полноценная нормативная экспертиза. Для точной оценки дополнительно проверяют маркировку, документы, сопротивление жилы и соответствие условиям эксплуатации.

Нужно ли снимать изоляцию перед измерением?

Да. Измерять нужно только металлическую токопроводящую жилу. Изоляция, оболочка и заполнители не входят в сечение проводника.

Можно ли измерить сечение кабеля обычной линейкой?

Можно, но только приблизительно. Для этого используют метод намотки: делают 10–20 витков жилы, измеряют общую ширину и делят ее на количество витков. Точнее использовать штангенциркуль или микрометр.

Почему нельзя считать гибкую жилу по наружному диаметру скрутки?

Потому что гибкая жила состоит из отдельных проволок, между которыми есть воздушные промежутки. Если считать всю скрутку как сплошной круг, результат будет завышен.

Что означает маркировка 3×2,5?

Маркировка 3×2,5 означает, что в кабеле три токопроводящие жилы, каждая номинальным сечением 2,5 мм².

Что делать, если расчет показал 2,3 мм² вместо 2,5 мм²?

Нужно повторить измерение, проверить инструмент, измерить жилу в нескольких местах и сверить данные с документами. Небольшое расхождение может быть связано с погрешностью измерения, но заметное отклонение — повод для дополнительной проверки.

Можно ли выбирать кабель только по таблице диаметра и сечения?

Нет. Таблица помогает определить примерное сечение, но не заменяет расчет токовой нагрузки, проверку способа прокладки, материала жилы, длины линии и защитного автомата.

Чем отличается медная жила от алюминиевой?

Медь и алюминий отличаются электрическими свойствами, механической прочностью и областью применения. При одинаковом сечении медная жила обычно имеет меньшее сопротивление, поэтому материал обязательно учитывают при выборе кабеля.

Чек-лист определения сечения кабеля по диаметру

1. Отключите кабель от напряжения.
2. Зачистите небольшой участок жилы.
3. Убедитесь, что измеряете металл, а не изоляцию.
4. Определите тип жилы: однопроволочная или многопроволочная.
5. Для однопроволочной жилы измерьте диаметр.
6. Для гибкой жилы измерьте диаметр одной проволоки и посчитайте их количество.
7. Рассчитайте сечение по формуле.
8. Сравните результат с ближайшим стандартным номиналом.
9. Проверьте маркировку кабеля.
10. Сверьте данные с паспортом или сертификатом.
11. Оцените, подходит ли кабель по нагрузке и способу прокладки.
12. При сомнениях не используйте кабель без дополнительной проверки.

Вывод

Определить сечение кабеля по диаметру можно с помощью простой формулы S = π × d² / 4. Для этого нужно измерить диаметр токопроводящей жилы без изоляции и сравнить расчетное значение с ближайшим стандартным сечением.

Для гибкого многопроволочного кабеля измеряют не всю скрутку, а одну проволоку, затем умножают ее сечение на количество проволок. Такой способ помогает быстро проверить кабель перед покупкой или монтажом.

Но расчет по диаметру — это только первичная оценка. Для безопасного применения кабеля нужно учитывать маркировку, документы, материал жилы, электрическое сопротивление, допустимый ток, способ прокладки и реальные условия эксплуатации.
