Типы жил кабеля и выбор проводника

Типы жил кабеля и выбор проводника

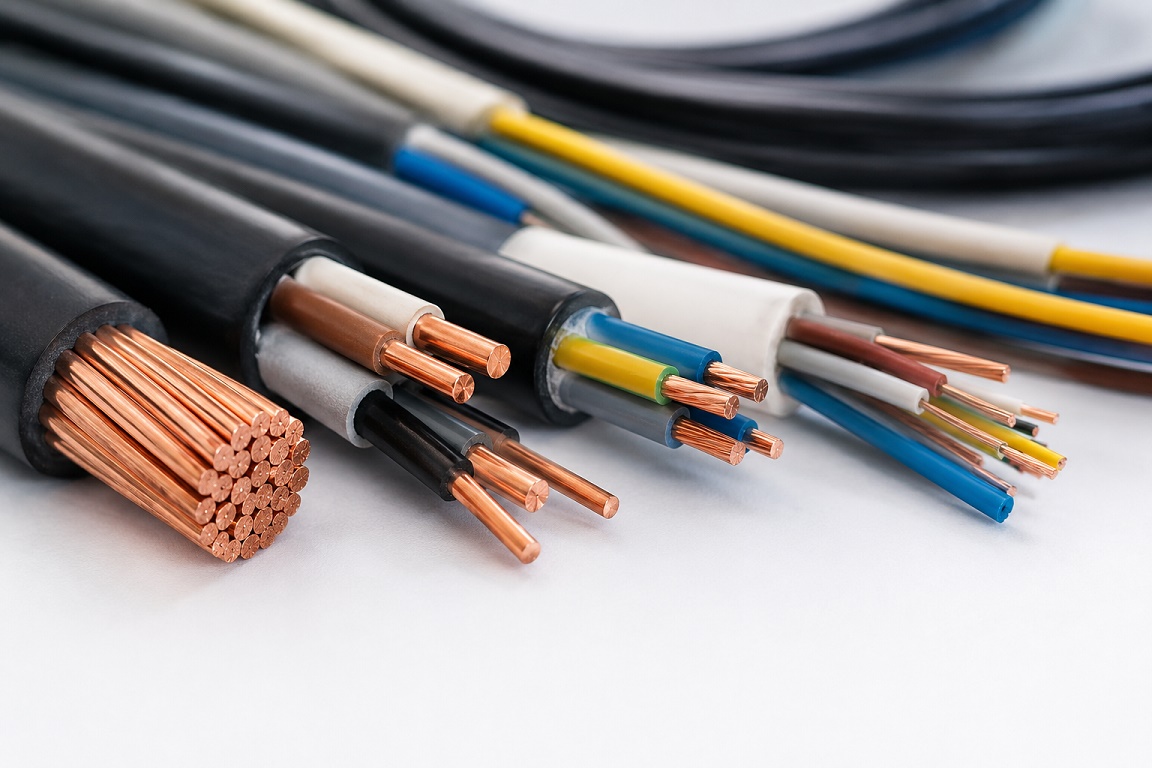

Жила кабеля — это токопроводящая часть, по которой проходит электрический ток. От типа жилы зависят гибкость кабеля, надежность контакта, удобство монтажа, допустимая нагрузка и срок службы кабельной линии.

Жила кабеля — это токопроводящая часть, по которой проходит электрический ток. От типа жилы зависят гибкость кабеля, надежность контакта, удобство монтажа, допустимая нагрузка и срок службы кабельной линии.

Чтобы выбрать кабель правильно, нужно учитывать не только сечение, но и материал жилы, ее конструкцию, форму, класс гибкости и назначение. Один тип жил подходит для стационарной проводки, другой — для подвижного оборудования, щитовой сборки или силовых линий большого сечения.

Что такое жила кабеля

Жила кабеля — это металлический проводник внутри кабеля или провода. Именно она передает ток от источника питания к потребителю: розетке, светильнику, электродвигателю, щиту управления или промышленному оборудованию.

Жилы различаются по нескольким признакам:

  • материалу;
  • конструкции;
  • форме;
  • классу гибкости;
  • назначению;
  • способу маркировки.

Тип жилы влияет на то, насколько кабель будет гибким, прочным, удобным в монтаже и надежным в эксплуатации.

Типы жил по материалу

По материалу жилы чаще всего бывают медными, алюминиевыми или выполненными из алюминиевого сплава.

Медные жилы

Медные жилы применяются в бытовой, коммерческой и промышленной электропроводке. Медь хорошо проводит ток, отличается механической прочностью и удобна при подключении к клеммам, автоматам, розеткам и распределительным устройствам.

Медные жилы чаще выбирают для:

  • квартирной и домовой проводки;
  • розеточных и осветительных линий;
  • распределительных щитов;
  • гибких проводов и шнуров;
  • оборудования, где важен надежный контакт.

Главные преимущества медных жил — высокая проводимость, удобство монтажа и устойчивость к механическим нагрузкам. Основной недостаток — более высокая стоимость по сравнению с алюминием.

Алюминиевые жилы

Алюминиевые жилы легче и дешевле медных. Их часто применяют в силовых кабельных линиях, вводах, распределительных сетях и на участках большого сечения.

Алюминиевые жилы подходят для:

  • силовых линий;
  • вводных кабелей;
  • распределительных сетей;
  • протяженных трасс;
  • объектов, где важны вес и стоимость кабеля.

Алюминий менее гибкий, чем медь, поэтому требует аккуратного монтажа, правильных клемм и соблюдения допустимого радиуса изгиба.

Жилы из алюминиевого сплава

Жилы из алюминиевого сплава применяют там, где нужно сохранить преимущества алюминия, но улучшить механические свойства проводника. Такие жилы выбирают по проекту и характеристикам конкретного кабеля.

Типы жил по конструкции

По конструкции жилы бывают однопроволочными и многопроволочными. Это один из главных параметров при выборе кабеля.

Однопроволочная жила

Однопроволочная жила состоит из одной цельной проволоки. Она жесткая, хорошо держит форму и подходит для стационарной прокладки.

Такие жилы используют:

  • в скрытой и открытой стационарной проводке;
  • в стенах, трубах и кабель-каналах;
  • в распределительных коробках;
  • в щитах;
  • в розеточных и осветительных линиях.

Однопроволочную жилу не стоит применять там, где кабель часто изгибается или перемещается. При многократных изгибах проводник может надломиться.

Многопроволочная жила

Многопроволочная жила состоит из нескольких проволок, скрученных между собой. Такая конструкция делает кабель более гибким.

Многопроволочные жилы применяют:

  • в гибких кабелях;
  • в удлинителях;
  • в шнурах бытовой техники;
  • в щитовой сборке;
  • в станках и механизмах;
  • в оборудовании с вибрацией;
  • в подвижных соединениях.

При подключении многопроволочных жил часто используют наконечники или специальные клеммы. Это помогает сохранить надежный контакт и не повредить отдельные проволоки.

Типы жил по форме

Форма жилы влияет на конструкцию кабеля, его диаметр и удобство прокладки.

Круглая жила

Круглые жилы широко применяются в кабелях малого и среднего сечения. Они удобны при производстве, подключении и монтаже.

Такие жилы встречаются в бытовых, силовых, контрольных и гибких кабелях.

Секторная жила

Секторная жила имеет форму сектора круга. Ее используют в многожильных силовых кабелях, особенно при больших сечениях.

Главное преимущество секторной формы — более плотная укладка жил внутри кабеля. Это позволяет уменьшить общий диаметр изделия.

Сегментная жила

Сегментные жилы применяются в отдельных конструкциях силовых кабелей. Они помогают оптимизировать размещение проводников и параметры кабеля для конкретных задач.

Классы гибкости жил

Класс гибкости показывает, насколько жила способна выдерживать изгибы. Чем больше в жиле тонких проволок, тем гибче кабель.

Условно жилы можно разделить на две группы:

Тип жилы

Где применяется

Жесткая жила

Стационарная проводка, щиты, распределительные линии

Гибкая жила

Удлинители, шнуры, оборудование с вибрацией, подвижные соединения


Жилы низких классов гибкости используют для неподвижной прокладки. Жилы более высоких классов применяют в гибких кабелях и проводах, где важна устойчивость к изгибам.

Важно: гибкость не заменяет правильный расчет нагрузки. Даже гибкий кабель должен соответствовать сечению, температуре, способу прокладки и условиям эксплуатации.

Назначение жил в кабеле

В одном кабеле могут быть жилы с разными функциями. Их нельзя путать между собой при подключении.

Фазная жила

Фазная жила подает напряжение к потребителю. В однофазной сети обычно используется одна фазная жила, в трехфазной — три.

Нулевая рабочая жила

Нулевая рабочая жила участвует в работе электрической цепи. Обычно она обозначается как N и имеет синюю или голубую цветовую маркировку.

Защитная жила

Защитная жила нужна для электробезопасности. Она соединяет корпуса оборудования с системой заземления. Обозначается как PE и обычно имеет желто-зеленую маркировку.

PEN-жила

PEN-жила совмещает функции нулевого рабочего и защитного проводника. Ее применяют только в определенных системах электроснабжения. Ошибки при подключении PEN-проводника особенно опасны.

Вспомогательные жилы

Вспомогательные жилы используют для управления, сигнализации, контроля, блокировки или передачи служебных сигналов. Они часто встречаются в контрольных и комбинированных кабелях.

Маркировка жил кабеля

Маркировка помогает определить конструкцию, форму и назначение жилы.

Обозначения ОЖ, МЖ, ОК, МК, ОС и МС

В кабельной продукции могут встречаться такие обозначения:

Обозначение

Значение

ОЖ

Однопроволочная жила

МЖ

Многопроволочная жила

ОК

Однопроволочная круглая жила

МК

Многопроволочная круглая жила

ОС

Однопроволочная секторная жила

МС

Многопроволочная секторная жила


Эти сокращения помогают быстро понять, какой проводник используется в кабеле: жесткий или гибкий, круглый или секторный.

Цветовая маркировка

Цвет изоляции помогает определить назначение жилы:

Цвет жилы

Назначение

Синий или голубой

Нулевой рабочий проводник

Желто-зеленый

Защитный проводник

Другие цвета

Фазные или вспомогательные проводники


Желто-зеленую жилу нельзя использовать как фазную или рабочую нулевую. Это может привести к ошибкам подключения и снижению электробезопасности.

Как выбрать тип жилы кабеля

Выбор начинается с условий эксплуатации. Нужно понять, где будет работать кабель, какая нагрузка подключается и будет ли кабель двигаться после монтажа.

Для стационарной проводки

Для стационарной проводки обычно выбирают жесткие или малогибкие жилы. Они подходят для стен, труб, коробов, кабель-каналов, распределительных коробок и щитов.

При выборе учитывают:

  • сечение;
  • материал жилы;
  • способ прокладки;
  • количество жил;
  • условия эксплуатации;
  • совместимость с клеммами и оборудованием.

Для подвижного подключения

Для подвижного подключения выбирают гибкие многопроволочные жилы. Они лучше переносят изгибы и перемещения.

Такие жилы подходят для:

  • удлинителей;
  • переносного оборудования;
  • электроинструмента;
  • бытовой техники;
  • станков;
  • механизмов с вибрацией.

Для силовых линий

Для силовых линий выбор зависит от нагрузки, длины трассы, сечения, способа прокладки и бюджета. При больших сечениях могут применяться как медные, так и алюминиевые жилы.

Если линия протяженная или мощная, кабель лучше выбирать по расчету, а не только по общим рекомендациям.

Таблица выбора жилы по задаче

Задача

Подходящий тип жилы

Стационарная проводка в доме или квартире

Медная однопроволочная или малогибкая жила

Удлинитель

Медная многопроволочная гибкая жила

Щитовая сборка

Гибкая многопроволочная жила с наконечниками

Силовой ввод

Медная или алюминиевая жила по расчету

Оборудование с вибрацией

Гибкая многопроволочная жила

Кабель управления

Многожильный кабель с маркированными жилами

Линия большого сечения

Многопроволочная или секторная жила


Ошибки при выборе жил кабеля

Ошибки при выборе жилы могут привести к перегреву, плохому контакту, повреждению изоляции или обрыву проводника.

Основные ошибки:

  • выбирать кабель только по сечению;
  • использовать жесткую жилу в подвижном соединении;
  • подключать гибкую жилу без наконечника, если он требуется;
  • соединять медь и алюминий напрямую;
  • игнорировать условия прокладки;
  • путать нулевую и защитную жилу;
  • использовать кабель не по назначению.

Главный риск неправильного выбора — снижение надежности и безопасности кабельной линии.

FAQ: частые вопросы о типах жил кабеля

Медная жила лучше подходит для большинства бытовых и ответственных линий. Алюминиевая выгодна при больших сечениях, длинных трассах и задачах, где важны вес и стоимость.
Для стационарной прокладки чаще выбирают однопроволочную или малогибкую жилу. Для подвижных соединений, удлинителей и оборудования с вибрацией — многопроволочную гибкую.
ОЖ означает однопроволочную жилу. Она состоит из одной проволоки и обычно применяется в кабелях для стационарной прокладки.
МЖ означает многопроволочную жилу. Такая жила состоит из нескольких проволок и обычно обладает большей гибкостью.
Можно, но только через специальные клеммы, зажимы или переходные устройства. Прямая скрутка меди и алюминия недопустима.
Наконечники защищают отдельные проволоки от повреждения и помогают получить надежный контакт в клемме.

Вывод

Тип жилы кабеля определяет, где и как можно использовать кабель. Для стационарной проводки подходят жесткие или малогибкие жилы, для подвижных соединений — гибкие многопроволочные, для силовых линий большого сечения — проводники, выбранные по расчету нагрузки, веса, стоимости и условий прокладки.

При выборе нужно учитывать материал, конструкцию, форму, класс гибкости, назначение жил и маркировку. Такой подход помогает избежать ошибок монтажа, перегрева, плохого контакта и преждевременного выхода кабеля из строя.
