Кабель нг-LS, FRLS, HF и FRHF: чем отличаются исполнения

Исполнение кабеля показывает, как кабель ведет себя при пожаре, групповом монтаже, дымо- и газовыделении, а также при воздействии огня. Нельзя заменять нг-LS на FRLS или HF без проверки проекта: это разные требования и разные свойства. Перед закупкой нужно сверить проектную маркировку, сертификат, тип объекта и условия прокладки.

Что означает исполнение кабеля

Исполнение кабеля — это часть маркировки, которая описывает специальные свойства оболочки, изоляции и конструкции. В силовом и контрольном кабеле такие обозначения помогают понять, распространяет ли изделие горение при групповой прокладке, снижено ли дымо- и газовыделение, есть ли огнестойкость, используются ли безгалогенные материалы и предусмотрено ли климатическое исполнение.

Основной нормативный документ для пожарной классификации кабельных изделий — ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности». В нем применяются показатели пожарной опасности, включая предел распространения горения, дымообразование, токсичность и коррозионную активность продуктов горения.

Почему маркировка важна для выбора

Маркировка нужна не для формальности. Она связывает кабель с требованиями проекта, типом здания, способом прокладки и задачей линии. Если в проекте указан кабель нг(А)-LS, нельзя автоматически заменить его на обычный нг(А). Если требуется FRLS, нельзя считать, что LS достаточно. Если объект требует HF или FRHF, важно проверить не только название в каталоге, но и сертификат на конкретную марку.

Исполнение влияет на безопасность эвакуации, работоспособность систем, приемку объекта и цену закупки. Ошибка выбора может привести к несоответствию проекту, отказу приемки, повторной закупке и рискам при эксплуатации.

Чем исполнение отличается от марки кабеля

Марка кабеля описывает конструкцию: материал жилы, изоляцию, оболочку, броню, назначение и другие параметры. Исполнение уточняет специальные свойства. Например, ВВГ, КВВГ или другой кабель может выпускаться в разных вариантах: нг(А), нг(А)-LS, нг(А)-FRLS, нг(А)-HF, нг(А)-FRHF, ХЛ.

Проще говоря, марка отвечает на вопрос «какой это кабель по конструкции», а исполнение — «какими пожарными, дымовыми, газовыми, климатическими или огнестойкими свойствами он обладает». Поэтому в заявке важно указывать полную маркировку, а не только базовое название.

Что означает нг(А)

нг(А) — это исполнение, которое указывает на нераспространение горения при групповой прокладке по категории А. Формулировка «не распространяет горение» корректнее, чем бытовое «не горит». Кабель не становится полностью негорючим материалом: речь идет о поведении изделия в установленных условиях испытаний.

Категория А важна при групповой прокладке, когда рядом идет несколько кабелей и увеличивается пожарная нагрузка. В таком случае требования к распространению горения выше, чем при одиночной прокладке. Поэтому нг(А) часто встречается в силовом кабеле, контрольном кабеле и кабельных линиях, где изделия прокладываются пучками, на лотках, в коробах или по трассам с несколькими линиями.

Когда выбирать нг(А):

• проект требует нераспространения горения при групповой прокладке;
• кабели идут в пучке, на лотке или в общей трассе;
• объект не требует LS, HF или FR, но нужны базовые пожарные свойства;
• закупка идет по конкретной проектной маркировке;
• важно не переплачивать за дополнительные свойства, если они не требуются.

нг(А) нельзя считать заменой нг(А)-LS, FRLS или HF. Это базовый пожарный признак, а не характеристика дыма, газа, галогенов или работоспособности линии при огне.

Что означает нг-LS

нг-LS в коммерческой речи обычно используют как сокращение для исполнений вида нг(А)-LS. LS расшифровывается как Low Smoke — сниженное дымо- и газовыделение. В ГОСТ 31565-2012 для изделий с индексами LS и HF устанавливается показатель токсичности продуктов горения, а сами исполнения привязаны к классам пожарной опасности и условиям применения.

Кабель нг(А)-LS не распространяет горение при групповой прокладке в заданной категории и имеет пониженное дымо- и газовыделение. Это важно для помещений, где при пожаре дым может осложнить эвакуацию, работу персонала и действия служб. Но LS не означает безгалогенность и не означает огнестойкость. Если линия должна сохранять работоспособность при пожаре, нужен FRLS или другое огнестойкое исполнение по проекту.

Где часто применяют нг(А)-LS:

• административные и коммерческие здания;
• общественные помещения;
• кабельные трассы внутри зданий;
• участки с групповой прокладкой;
• силовые и контрольные линии, где проект требует сниженного дымо- и газовыделения.

Главная ошибка — думать, что LS всегда «лучше всего». На самом деле это конкретное свойство: меньше дыма и газовыделения по сравнению с обычными исполнениями, но без обязательного признака FR и без признака HF.

Что означает FRLS

FRLS — это исполнение, которое сочетает огнестойкость и пониженное дымо- и газовыделение. FR означает Fire Resistant, то есть способность кабельной линии сохранять работоспособность при воздействии огня в пределах условий, подтвержденных испытаниями и документацией. LS указывает на сниженное дымо- и газовыделение.

FRLS выбирают не «для надежности вообще», а для линий, которые должны продолжать работу при пожаре. Это могут быть системы противопожарной защиты, сигнализации, оповещения, управления эвакуацией, аварийного питания, контроля и другие ответственные цепи, если это заложено проектом. В справочных таблицах по ГОСТ 31565 огнестойкие кабельные изделия FRLS описываются как не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением и предназначенные для систем, которые должны сохранять работоспособность в условиях пожара.

Что важно понимать про FRLS:

• FRLS не равен обычному LS;
• огнестойкость должна подтверждаться испытаниями и сертификатом;
• время сохранения работоспособности зависит от конкретного изделия и документации;
• кабель выбирают по проекту, а не по общему принципу «пусть будет с запасом»;
• замена FRLS на LS без согласования недопустима.

FRLS обычно дороже обычных исполнений, потому что требует специальных материалов и конструкции. Но если проектом задана огнестойкая линия, экономить на этом исполнении нельзя.

Что означает HF

HF расшифровывается как Halogen Free — безгалогенное исполнение. В контексте кабельной продукции это означает применение материалов, которые при горении и тлении не должны выделять коррозионно-активные газообразные продукты в объеме, характерном для галогенсодержащих оболочек. В ГОСТ 31565 для HF учитывается коррозионная активность продуктов горения и тления, поэтому это исполнение особенно важно там, где нужно снизить риск повреждения оборудования продуктами горения.

HF часто рассматривают для объектов с чувствительной техникой, электроникой, системами связи, серверными, диспетчерскими, промышленной автоматикой и помещениями, где коррозионно-активные продукты горения могут нанести дополнительный ущерб оборудованию. Но HF не означает автоматически FR. Если линия должна работать во время пожара, нужен вариант с FR — например FRHF.

Чем HF отличается от LS:

• LS акцентируется на пониженном дымо- и газовыделении;
• HF акцентируется на безгалогенных материалах и снижении коррозионно-активных продуктов;
• LS и HF не являются полными аналогами;
• выбор зависит от проекта и требований объекта;
• замена LS на HF или HF на LS требует проверки документации.

HF — это не универсальная «премиальная» замена всем исполнениям. Это отдельное свойство, которое должно быть нужно объекту.

Что означает FRHF

FRHF — это огнестойкое безгалогенное исполнение. Оно сочетает два требования: FR — сохранение работоспособности линии при воздействии огня в подтвержденных условиях, HF — отсутствие галогенсодержащих материалов с ограничением коррозионно-активных продуктов горения и тления.

FRHF выбирают для ответственных объектов, где одновременно важны огнестойкость линии и сниженная коррозионная активность продуктов горения. Это могут быть системы безопасности, управления, связи, автоматики, энергетики и инфраструктурные объекты, если такие требования указаны в проекте. В справочных материалах по маркировке ГОСТ 31565 исполнение нг(А)-FRHF описывается как огнестойкое, не распространяющее горение при групповой прокладке и не выделяющее коррозионно-активных газообразных продуктов при горении и тлении.

FRHF нельзя упрощенно называть «самым лучшим кабелем для всего». Он дороже, сложнее по материалам и нужен там, где его свойства действительно требуются. Если проектом задан нг(А)-LS, закупка FRHF без согласования может быть технически избыточной и экономически неоправданной.

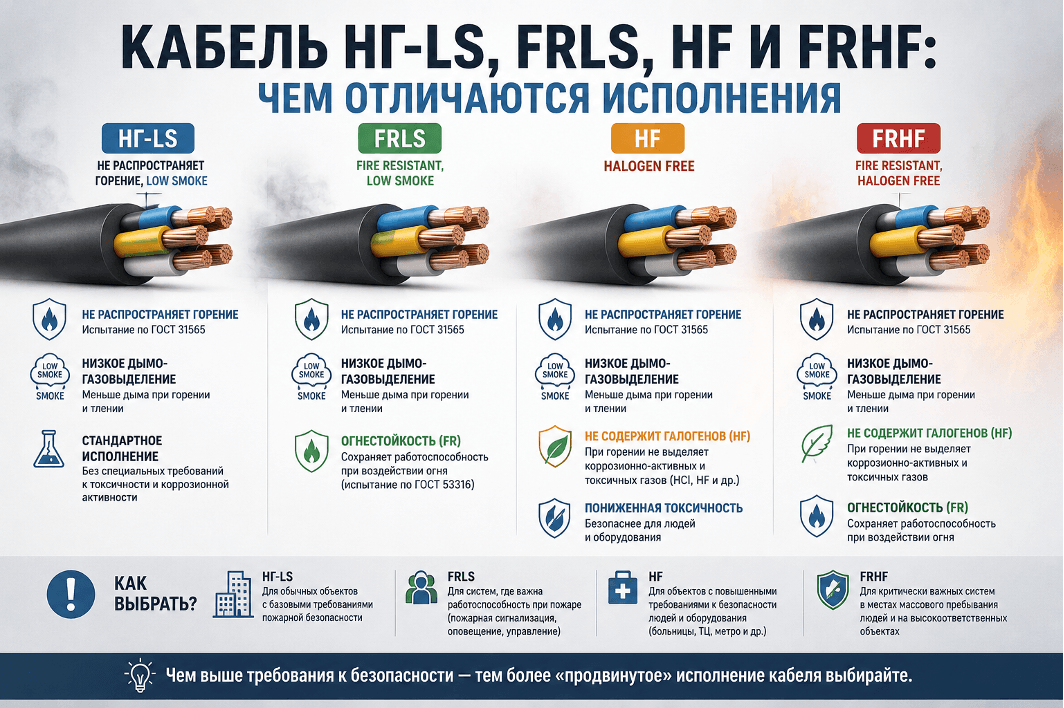

Чем отличаются нг-LS, FRLS, HF и FRHF

Разница между исполнениями строится вокруг четырех свойств: распространение горения, дымо- и газовыделение, безгалогенность и огнестойкость. Эти свойства нельзя смешивать в одно понятие «пожаробезопасный кабель». Для закупки важна точная маркировка.

Краткое сравнение исполнений:

• нг(А) — не распространяет горение при групповой прокладке по категории А;
• нг(А)-LS — не распространяет горение и имеет пониженное дымо- и газовыделение;
• нг(А)-FRLS — имеет огнестойкость и пониженное дымо- и газовыделение;
• нг(А)-HF — выполнен с применением безгалогенных материалов;
• нг(А)-FRHF — сочетает огнестойкость и безгалогенное исполнение;
• ХЛ — указывает на холодостойкое климатическое исполнение, а не на пожарные свойства.

Пожарная безопасность

Пожарная безопасность кабеля включает не один параметр, а несколько. Кабель может не распространять горение при групповой прокладке, но при этом не быть огнестойким. Может иметь пониженное дымо- и газовыделение, но не быть безгалогенным. Может быть безгалогенным, но не сохранять работоспособность при огне.

Поэтому в проекте важны все индексы маркировки. Если указан нг(А)-FRLS, значит требуются и нераспространение горения, и огнестойкость, и LS-свойства. Если указан нг(А)-HF, акцент на безгалогенном исполнении, но без автоматического признака FR.

Дымо- и газовыделение

LS связано со сниженным дымо- и газовыделением. Это важно для путей эвакуации, помещений с людьми, административных и общественных зданий, а также объектов, где задымление может быстро ухудшить видимость и условия работы.

Но LS не означает, что дыма не будет вообще. Корректная формулировка — «пониженное дымо- и газовыделение». Заявленные свойства нужно подтверждать сертификатом и соответствием конкретной марки кабеля требованиям стандарта.

Безгалогенные материалы

HF связано с материалами оболочки и изоляции, которые при горении и тлении не выделяют коррозионно-активные газообразные продукты в пределах нормируемых требований. Это важно для объектов с дорогостоящей электроникой, серверным оборудованием, системами связи и автоматикой.

HF часто путают с LS. На практике это разные акценты: LS — дым и газовыделение, HF — галогены и коррозионная активность. В одном изделии свойства могут сочетаться, но это должно быть отражено в маркировке и документации.

Огнестойкость

Огнестойкость обозначается индексом FR. Она нужна, когда линия должна сохранять работоспособность при пожаре. Это принципиально отличается от свойства «не распространять горение». Кабель нг(А)-LS может ограничивать распространение горения и выделять меньше дыма, но он не становится огнестойким, если в маркировке нет FR.

FR особенно важен для систем, которые должны работать в аварийном режиме: оповещение, управление эвакуацией, пожарная автоматика, аварийные цепи, ответственные линии управления и питания. Конкретное применение всегда задает проект.

Как выбрать исполнение под объект

Выбор исполнения начинается не с цены, а с проекта. Нужно проверить полную маркировку, способ прокладки, тип здания, требования пожарной безопасности, сертификаты, наличие нужного сечения и срок поставки. Для силового кабеля и контрольного кабеля исполнение может быть одинаковым по логике, но разным по конкретной марке и конструкции.

Промышленность

На промышленных объектах часто важны групповая прокладка, механическая стойкость, надежность питания, условия среды и соответствие проекту. Здесь могут применяться нг(А), нг(А)-LS, FRLS, HF, FRHF и ХЛ в зависимости от зоны. Например, для обычных технологических трасс может быть достаточно нг(А)-LS, а для ответственных систем управления или аварийных цепей проект может требовать FRLS или FRHF.

Если объект работает при низких температурах, отдельно проверяют ХЛ-исполнение. ХЛ не заменяет пожарные индексы: это климатический признак, который может сочетаться с пожарным исполнением.

Общественные здания

В общественных зданиях важно учитывать задымление, эвакуацию и требования проекта. Поэтому часто встречаются исполнения с LS, а для систем противопожарной защиты — FRLS или FRHF. Но нельзя писать, что любой общественный объект всегда требует один конкретный тип кабеля. Решение зависит от назначения здания, категории системы, места прокладки и проектной документации.

При закупке для общественного здания нужно особенно внимательно проверять сертификаты, потому что приемка обычно опирается на точное соответствие проекту и нормативным требованиям.

Энергетика

В энергетике важны надежность питания, устойчивость линий, контрольные цепи, автоматика и работа в сложных условиях. Для силовых линий могут использоваться разные исполнения по пожарным и климатическим требованиям. Для контрольного кабеля важны цепи управления, сигнализации и измерения, поэтому исполнение выбирают с учетом ответственности линии.

Если линия должна сохранять работоспособность при пожаре, нужен индекс FR. Если нужно снизить коррозионную активность продуктов горения рядом с оборудованием, рассматривают HF или FRHF. Если важна холодостойкость, проверяют ХЛ.

Ответственные объекты

Ответственные объекты требуют особенно строгой проверки маркировки. Сюда относятся системы безопасности, пожарная автоматика, серверные, диспетчерские, промышленные узлы управления, транспортная и энергетическая инфраструктура. На таких объектах ошибка в исполнении может привести не только к отказу приемки, но и к риску неработоспособности системы в аварийной ситуации.

Для ответственных линий закупка должна идти по полному обозначению: марка, число жил, сечение, напряжение, исполнение, климат, производитель, сертификат и наличие. Если есть сомнения, лучше отправить поставщику проектную спецификацию, а не подбирать аналог по короткому названию.

Как исполнение влияет на цену

Цена кабеля зависит от конструкции, материала жил, сечения, количества жил, напряжения, производителя, наличия и исполнения. Пожарные и специальные индексы также влияют на стоимость, потому что требуют других материалов, испытаний и подтверждения характеристик.

Как правило, базовое нг(А) будет дешевле, чем LS, FRLS, HF или FRHF при прочих равных. LS добавляет требования по дымо- и газовыделению. FR требует огнестойкой конструкции. HF связан с безгалогенными материалами. FRHF сочетает специальные свойства, поэтому часто относится к более дорогим исполнениям.

На цену влияют:

• наличие индекса FR;
• применение безгалогенных материалов HF;
• LS-свойства оболочки и изоляции;
• категория нераспространения горения;
• сечение и количество жил;
• медная или алюминиевая жила;
• наличие брони или экрана;
• климатическое исполнение ХЛ;
• производитель и сертификаты;
• объем закупки и наличие на складе.

Экономить можно на логистике, сроке поставки или подборе доступного производителя, но не на замене исполнения без согласования. Если проект требует FRHF, закупка обычного нг(А)-LS не является экономией — это риск несоответствия.

Ошибки при замене исполнения

Самая частая ошибка — считать, что все «пожарные» индексы взаимозаменяемы. На практике нг(А), LS, FR, HF и ХЛ отвечают за разные свойства. Один индекс не перекрывает другой, если это прямо не отражено в маркировке.

Типичные ошибки при закупке:

• заменяют FRLS на нг(А)-LS, забывая про огнестойкость;
• считают HF аналогом LS;
• покупают нг(А) вместо нг(А)-LS для групповой прокладки в помещении;
• не проверяют сертификат на конкретную марку и исполнение;
• ориентируются на короткое название без полной маркировки;
• игнорируют категорию А, B, C или D в обозначении;
• путают пожарное исполнение и климатическое ХЛ;
• выбирают кабель только по цене;
• не согласуют замену с проектировщиком или технадзором;
• не проверяют наличие нужного сечения именно в требуемом исполнении.

Правильная замена возможна только после проверки проекта, требований объекта и документов. Иногда допускается подбор аналога другого производителя, но с теми же ключевыми характеристиками. Иногда требуется официальное согласование.

Чек-лист проверки перед закупкой

Перед закупкой кабеля нужно проверить не только цену, но и полную техническую задачу. Особенно это важно для силового кабеля, контрольного кабеля и объектов с жесткими требованиями пожарной безопасности.

Чек-лист перед заказом:

• взять проектную спецификацию или ведомость кабеля;
• проверить полную маркировку, включая нг(А), LS, FRLS, HF, FRHF или ХЛ;
• уточнить марку кабеля, число жил, сечение и напряжение;
• проверить тип прокладки: одиночная, групповая, лоток, короб, помещение, наружная зона;
• определить, нужна ли огнестойкость FR;
• понять, требуется ли сниженное дымо- и газовыделение LS;
• проверить, требуется ли безгалогенное исполнение HF;
• отдельно учесть климатическое исполнение ХЛ, если есть низкие температуры;
• запросить сертификаты и документы на конкретную марку;
• проверить наличие нужного исполнения на складе или срок поставки;
• не менять исполнение без согласования с проектом;
• при сомнениях отправить поставщику проектную маркировку для подбора.

Если в каталоге есть фильтры по исполнению, лучше использовать их сразу: нг(А), нг(А)-LS, FRLS, HF, FRHF, ХЛ. Это снижает риск выбрать похожий, но неподходящий кабель.

Вопросы-ответы

Что лучше: нг-LS или FRLS?

Это не вопрос «лучше или хуже». нг(А)-LS нужен для нераспространения горения и пониженного дымо- и газовыделения. FRLS дополнительно означает огнестойкость. Если проект требует работоспособность линии при пожаре, нужен FRLS. Если такого требования нет, FRLS может быть избыточным.

Можно ли заменить FRLS на нг-LS?

Без согласования нельзя. FRLS и нг(А)-LS имеют разные свойства. У FRLS есть огнестойкость, а у обычного LS ее нет. Такая замена может нарушить проектные требования и привести к отказу приемки.

HF и LS — это одно и то же?

Нет. LS означает пониженное дымо- и газовыделение. HF означает безгалогенное исполнение и ограничение коррозионно-активных продуктов горения. Эти свойства могут сочетаться, но не являются полными аналогами.

Что означает FRHF?

FRHF — это огнестойкое безгалогенное исполнение. Оно применяется там, где линия должна сохранять работоспособность при пожаре и одновременно требуется снизить коррозионную активность продуктов горения.

Что значит нг(А)?

нг(А) означает, что кабель не распространяет горение при групповой прокладке по категории А в условиях испытаний. Это не значит, что кабель вообще не горит. Корректнее говорить именно о нераспространении горения.

Почему кабель FRHF дороже?

FRHF сочетает огнестойкость и безгалогенное исполнение. Для этого нужны специальные материалы, конструкция и подтверждение свойств. Поэтому при прочих равных такой кабель обычно дороже базовых исполнений.

Как выбрать исполнение для объекта?

Нужно смотреть проект, способ прокладки, назначение линии, требования пожарной безопасности, сертификаты и условия эксплуатации. Если проектная маркировка известна, лучше передать ее поставщику и подобрать кабель по наличию без самостоятельной замены индексов.

Вывод

нг(А), нг-LS, FRLS, HF и FRHF — это не разные названия одного и того же «безопасного» кабеля, а разные исполнения с конкретными свойствами. нг(А) отвечает за нераспространение горения при групповой прокладке. LS указывает на пониженное дымо- и газовыделение. HF связано с безгалогенными материалами и снижением коррозионно-активных продуктов горения. FR означает огнестойкость и способность линии сохранять работоспособность при пожаре в подтвержденных условиях.

Перед закупкой нужно сверить проект, полную маркировку, сертификаты, тип прокладки, условия объекта и наличие нужного исполнения. Для силового кабеля и контрольного кабеля особенно важно не заменять индексы по аналогии: FRLS нельзя автоматически менять на LS, HF нельзя считать полным аналогом LS, а ХЛ не относится к пожарным свойствам. Если есть сомнения, лучше отправить проектную маркировку поставщику — так можно подобрать кабель по исполнению, сечению, наличию и требованиям объекта без риска ошибки.
