Кабель ВВГнг-LS: характеристики, расшифровка и выбор

15.05.2026

Кабель ВВГнг-LS — это силовой кабель с медными жилами, изоляцией и оболочкой из ПВХ-пластиката пониженной пожарной опасности. Он применяется для передачи и распределения электроэнергии в стационарных установках, где важны надежность проводки, негорючее исполнение и сниженное дымо- и газовыделение при пожаре.

Маркировка «нг-LS» означает, что кабель не распространяет горение при групповой прокладке и выделяет меньше дыма и газов при горении и тлении.

Что такое кабель ВВГнг-LS

ВВГнг-LS — это один из наиболее распространенных типов силового кабеля для внутренней электропроводки в жилых, общественных, административных и промышленных зданиях. Его используют в линиях освещения, розеточных группах, распределительных щитах, стационарном подключении оборудования и других электрических сетях низкого напряжения.

Кабель рассчитан на стационарную прокладку. Это значит, что после монтажа он не должен постоянно изгибаться, перемещаться или работать как гибкий шнур для переносного оборудования.

Чаще всего ВВГнг-LS применяют в сетях переменного напряжения 0,66 и 1 кВ частотой 50 Гц.

Расшифровка маркировки ВВГнг-LS

Маркировка кабеля показывает его материал, конструкцию и пожарные свойства.

Обозначение	Что означает
Отсутствие буквы «А» в начале	Токопроводящие жилы выполнены из меди
В	Изоляция жил из ПВХ-пластиката
В	Наружная оболочка из ПВХ-пластиката
Г	Кабель без защитного покрова, брони и дополнительной механической защиты
нг	Не распространяет горение при групповой прокладке
LS	Low Smoke — пониженное дымо- и газовыделение

В современной маркировке часто встречается вариант ВВГнг(А)-LS. Буква «А» в скобках указывает категорию испытания на нераспространение горения при групповой прокладке. Поэтому при покупке лучше смотреть не только на сокращенное название, но и на полную маркировку на оболочке, в паспорте и сертификате.

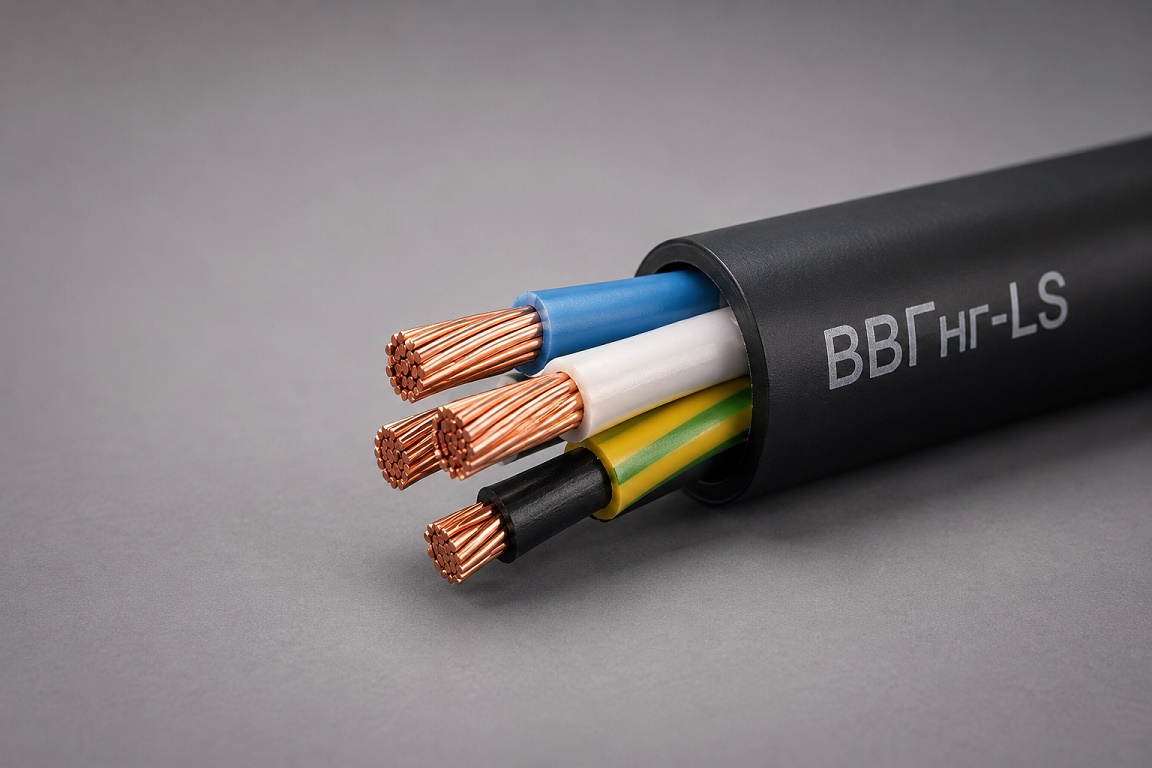

Конструкция кабеля ВВГнг-LS

Кабель состоит из нескольких основных элементов.

Токопроводящие жилы

Жилы выполняются из меди. Они могут быть однопроволочными или многопроволочными в зависимости от сечения и исполнения. Медь обеспечивает хорошую электропроводность, стабильный контакт в клеммах и меньшие потери по сравнению с алюминием при одинаковом сечении.

Изоляция жил

Каждая жила покрывается ПВХ-изоляцией. Изоляция разделяет проводники между собой и защищает от короткого замыкания. В кабелях типа LS применяются материалы пониженной пожарной опасности.

Заполнение и скрутка

В многожильных кабелях жилы скручиваются между собой. Пространство между ними может заполняться материалом, который помогает сохранить форму кабеля и улучшает его механические свойства.

Наружная оболочка

Снаружи кабель защищен оболочкой из ПВХ-пластиката пониженной пожарной опасности. Она защищает жилы от внешних воздействий, но не заменяет броню. Поэтому ВВГнг-LS нельзя считать бронированным кабелем.

Основные характеристики ВВГнг-LS

Характеристика	Значение / пояснение
Материал жил	Медь
Изоляция	ПВХ-пластикат
Оболочка	ПВХ-пластикат пониженной пожарной опасности
Исполнение	Не распространяет горение при групповой прокладке, с пониженным дымо- и газовыделением
Назначение	Стационарная передача и распределение электроэнергии
Типовые напряжения	0,66 и 1 кВ
Частота сети	50 Гц
Количество жил	Обычно от 1 до 5 и более в зависимости от исполнения
Сечение	Подбирается по нагрузке, длине линии, способу прокладки и условиям эксплуатации
Защитный покров	Отсутствует, кабель не бронированный

Кабели исполнений «нг», «нг-LS», «нг-HF», «нг-FRLS» и «нг-FRHF» не должны распространять горение при групповой прокладке. Для исполнения «нг-LS» дополнительно важно пониженное дымо- и газовыделение.

Где применяется кабель ВВГнг-LS

ВВГнг-LS используют там, где нужно снизить риски распространения огня и задымления при аварийной ситуации.

Основные сферы применения

Кабель подходит для:

квартир и частных домов;
офисов и административных зданий;
торговых помещений;
школ, детских садов и медицинских учреждений;
производственных помещений;
распределительных щитов;
линий освещения;
розеточных групп;
стационарного подключения оборудования.

Для внутренних электрических сетей в жилых и общественных зданиях обычно выбирают кабели, которые соответствуют требованиям пожарной безопасности и не распространяют горение при групповой прокладке.

Где нельзя использовать ВВГнг-LS без дополнительной защиты

ВВГнг-LS не является универсальным кабелем для любых условий. Его нельзя прокладывать там, где оболочка может быть повреждена механически, если не предусмотрена дополнительная защита.

Кабель не стоит использовать без специальных мер:

в земле без трубы, канала или другого разрешенного способа защиты;
в местах с высокой вероятностью удара, сдавливания или истирания;
на открытом воздухе без учета стойкости оболочки к ультрафиолету и температурным воздействиям;
в подвижных подключениях;
рядом с источниками сильного нагрева;
в условиях, для которых требуется бронированный, огнестойкий или безгалогенный кабель.

Чем ВВГнг-LS отличается от других кабелей

Кабель	Главное отличие	Когда выбирать
ВВГ	Базовый силовой кабель без исполнения LS	Для условий, где не требуется пониженное дымо- и газовыделение
ВВГнг	Не распространяет горение при групповой прокладке	Когда важна пожарная безопасность, но нет требования LS
ВВГнг-LS	Не распространяет горение и выделяет меньше дыма и газов	Для жилых, общественных и коммерческих помещений
ВВГнг-FRLS	Огнестойкий кабель с LS-свойствами	Для систем, которые должны сохранять работоспособность при пожаре
ВВГнг-HF	Безгалогенное исполнение	Для объектов с повышенными требованиями к токсичности и коррозионной активности продуктов горения
NYM	Монтажный кабель с иной конструкцией	Для внутренней проводки, если он соответствует проекту и требованиям объекта

Важно не путать ВВГнг-LS и ВВГнг-FRLS. Наличие «LS» не означает, что кабель сохраняет работоспособность в огне. Для этого применяют огнестойкие исполнения с обозначением FR.

Как выбрать кабель ВВГнг-LS

Выбор кабеля начинается не с цены, а с расчета нагрузки и условий прокладки. Ошибка в сечении или исполнении может привести к перегреву линии, срабатыванию защиты, повреждению изоляции и пожароопасной ситуации.

1. Определите назначение линии

Для освещения, розеток, электроплиты, бойлера, кондиционера или вводной линии нужны разные сечения и разные аппараты защиты. Нельзя выбирать один кабель «на все случаи» без расчета.

2. Рассчитайте нагрузку

Нужно учитывать суммарную мощность подключаемых приборов, ток нагрузки, длину линии, способ прокладки, допустимое падение напряжения и условия охлаждения кабеля.

3. Выберите количество жил

Для однофазной сети обычно применяют трехжильный кабель: фаза, ноль и защитный проводник. Для трехфазной сети чаще используют пятижильный кабель: три фазы, ноль и PE.

4. Подберите сечение

Линия	Часто применяемое сечение	Важное уточнение
Освещение	1,5 мм²	Нужно учитывать длину линии и автомат защиты
Розеточная группа	2,5 мм²	Подходит для типовых бытовых групп при корректном расчете
Мощные бытовые приборы	4–6 мм² и выше	Требуется расчет под конкретную мощность
Вводная линия	6 мм² и выше	Подбирается по выделенной мощности и проекту

Эта таблица не заменяет проект и расчет. Финальное сечение должен выбирать специалист с учетом способа прокладки, нагрузки и характеристик защитных аппаратов.

5. Проверьте маркировку и документы

На оболочке кабеля должна быть читаемая маркировка: марка, количество жил, сечение, напряжение, производитель, стандарт или ТУ. При покупке нужно запросить паспорт, сертификат соответствия и документы по пожарной безопасности.

Как проверить качество кабеля перед покупкой

Перед покупкой стоит обратить внимание на несколько признаков:

маркировка нанесена ровно и читается по всей длине;
сечение соответствует заявленному;
оболочка без трещин, вздутий и повреждений;
жилы медные, без признаков потемнения и загрязнений;
изоляция не крошится и не имеет резкого постороннего запаха;
бухта или барабан имеют заводскую этикетку;
продавец предоставляет документы на продукцию.

Особенно важно избегать кабеля с заниженным сечением. Внешне он может быть похож на качественный, но при нагрузке будет сильнее нагреваться.

Ошибки при выборе и монтаже ВВГнг-LS

Ошибка 1. Выбирать кабель только по цене

Слишком дешевый кабель может иметь заниженное сечение, некачественную изоляцию или сомнительное происхождение. Экономия на кабеле часто превращается в риск перегрева линии.

Ошибка 2. Путать «нг-LS» и «огнестойкий»

ВВГнг-LS снижает распространение горения и дымообразование, но сам по себе не предназначен для сохранения работоспособности во время пожара. Для систем пожарной сигнализации, дымоудаления и аварийного освещения могут потребоваться огнестойкие кабели FRLS.

Ошибка 3. Прокладывать кабель без защиты там, где есть механические риски

Так как ВВГнг-LS не имеет брони, при прокладке в местах возможного повреждения нужно предусмотреть трубу, короб, лоток или другой способ защиты.

Ошибка 4. Использовать неподходящее сечение

Если сечение меньше расчетного, кабель будет перегреваться. Если больше без необходимости — возрастет стоимость и усложнится монтаж.

Ошибка 5. Не учитывать условия групповой прокладки

При прокладке нескольких кабелей рядом ухудшается теплоотвод. Это влияет на допустимую токовую нагрузку и должно учитываться при проектировании.

Преимущества кабеля ВВГнг-LS

К основным преимуществам относятся:

медные токопроводящие жилы;
широкая доступность типоразмеров;
пригодность для стационарной внутренней проводки;
нераспространение горения при групповой прокладке;
пониженное дымо- и газовыделение;
совместимость с большинством типовых схем электроснабжения;
понятная маркировка и широкая нормативная база.

Ограничения ВВГнг-LS

У кабеля есть и ограничения:

он не является бронированным;
не предназначен для постоянных изгибов;
не всегда подходит для открытой наружной прокладки;
не заменяет огнестойкий кабель FRLS;
требует правильного расчета сечения;
нуждается в соблюдении правил монтажа и защиты от механических повреждений.

Что входит в правильный подбор кабеля

Правильный подбор ВВГнг-LS включает:

определение назначения линии;
расчет мощности и тока;
выбор количества жил;
расчет сечения;
проверку способа прокладки;
подбор автомата защиты;
проверку требований по пожарной безопасности;
выбор производителя;
проверку документов;
контроль качества при приемке.

Стоимость кабеля ВВГнг-LS

Цена зависит от сечения, количества жил, производителя, стандарта изготовления, длины бухты и текущей стоимости меди. Чем больше сечение и количество жил, тем выше цена за метр.

На стоимость также влияет исполнение: кабель с подтвержденной маркировкой, документами и соответствием ГОСТ обычно дороже продукции неизвестного происхождения. При этом для электропроводки лучше ориентироваться не на минимальную цену, а на соответствие проекту и безопасность.

Пример выбора кабеля

Для обычной розеточной группы в квартире часто рассматривают ВВГнг-LS 3×2,5. В такой маркировке:

3 — количество жил;
2,5 — сечение каждой жилы в мм²;
ВВГнг-LS — медный силовой кабель с ПВХ-изоляцией и оболочкой, не распространяющий горение при групповой прокладке и выделяющий меньше дыма.

Для линии освещения часто рассматривают 3×1,5, а для мощной техники — 3×4, 3×6 или больше. Но окончательный выбор зависит от нагрузки, длины линии, способа прокладки и защитного автомата.

ВВГнг-LS или ВВГнг-FRLS: что выбрать

Если нужна обычная стационарная электропроводка в квартире, офисе или коммерческом помещении, обычно достаточно ВВГнг-LS при условии, что он соответствует проекту.

Если линия должна сохранять работоспособность при пожаре, например для систем безопасности, аварийного освещения, дымоудаления или пожарной автоматики, нужно рассматривать огнестойкий кабель FRLS.

FAQ

Можно ли использовать ВВГнг-LS в квартире?

Да, ВВГнг-LS часто используют для внутренней электропроводки в квартирах. Важно правильно выбрать сечение, количество жил, автомат защиты и способ прокладки.

Что лучше: ВВГнг или ВВГнг-LS?

ВВГнг-LS предпочтительнее для помещений, где важно уменьшить дымо- и газовыделение при пожаре. ВВГнг не распространяет горение, но не имеет свойства LS.

ВВГнг-LS — это негорючий кабель?

Корректнее говорить, что кабель не распространяет горение при групповой прокладке и имеет пониженное дымо- и газовыделение. Полностью «негорючим» бытовой силовой кабель называть некорректно.

Можно ли прокладывать ВВГнг-LS в земле?

Без дополнительной защиты — не стоит. Кабель не бронированный, поэтому при прокладке в земле нужна защита от механических повреждений и соблюдение проектных требований.

Чем отличается ВВГнг-LS от NYM?

У них разная конструкция и маркировка. ВВГнг-LS чаще выбирают для стационарной проводки с требованиями к нераспространению горения и пониженному дымо- и газовыделению. NYM применяют по проекту и при соответствии условиям монтажа.

Что означает LS?

LS означает Low Smoke — пониженное дымо- и газовыделение при горении и тлении.

Нужно ли выбирать ВВГнг(А)-LS вместо ВВГнг-LS?

Если в проекте или требованиях указан ВВГнг(А)-LS, нужно использовать именно такое исполнение. Обозначение «А» связано с категорией испытания на нераспространение горения при групповой прокладке.

Что делать перед покупкой: чек-лист

Шаг	Что проверить
1	Назначение линии: освещение, розетки, техника, ввод
2	Расчетную нагрузку и ток
3	Количество жил: 3 для однофазной сети, 5 для трехфазной
4	Сечение по проекту или расчету
5	Полную маркировку: ВВГнг-LS или ВВГнг(А)-LS
6	Номинальное напряжение
7	Производителя и стандарт изготовления
8	Паспорт и сертификаты
9	Целостность оболочки и качество маркировки
10	Соответствие кабеля условиям прокладки

Вывод

ВВГнг-LS — практичный и надежный силовой кабель для стационарной электропроводки в жилых, общественных и коммерческих помещениях. Его главное преимущество — сочетание медных жил, ПВХ-изоляции, нераспространения горения при групповой прокладке и пониженного дымо- и газовыделения.

Чтобы кабель работал безопасно, важно выбирать его не только по названию, но и по расчетной нагрузке, сечению, количеству жил, условиям монтажа и документам. Для обычной внутренней проводки ВВГнг-LS часто является оптимальным решением, но для огнестойких систем, прокладки в земле или участков с механическими рисками могут потребоваться другие исполнения или дополнительная защита.
